DS1501

量产

Y2K兼容、看门狗实时时钟

TI德州仪器 DS1501 产品介绍

2026-04-14 0次

说明

BCD编码的世纪、年、月、日、星期、时、分、秒，且具有自动闰年补偿至2100年
可编程的看门狗定时器及RTC报警
世纪寄存器、与Y2K兼容的RTC
工作电压为+3.3 (W)或+5V (Y)
精确的上电复位
电源控制电路通过日期/星期/时间报警或按键闭合信号，唤醒系统上电
256字节电池备份SRAM
备份电池输入
+25°C时，DS1511的精度大于±1分/月
星期几/日期报警寄存器
晶振选择位允许RTC利用6pF或12.6pF的晶振工作(DS1501)
电池电压高低指示标志
提供芯片(DS1501)或具有内置电池和晶振的集成模块(DS1511)

特性

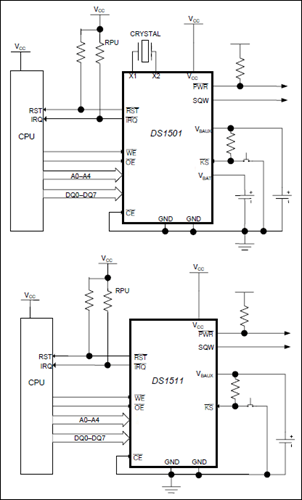

DS1501/DS1511为完备的、2000年兼容的、实时时钟/日历(RTC)，具有RTC报警、看门狗定时器、上电复位、电池监控、256字节非易失(NV) SRAM以及一个32.768kHz的频率输出。用户访问DS1501/DS1511中所有寄存器都通过完整数据资料中的图8所示的字节宽度接口来实现。RTC寄存器采用24小时二进制编码的十进制(BCD)格式，包含世纪、年、月、日、星期、时、分、秒等数据。对于每月天数及闰年的修正均自动完成。
