说明

包含工业标准的DS1287 PC时钟以及增强的特性:

与Y2K兼容
工作电压+3V或+5V
64位硅序列号
电源控制电路支持系统由日期/时间报警或终端按键来上电
为电源管理提供32kHz输出
晶振选择位允许RTC使用6pF或12.5pF晶振工作
SMI恢复堆栈
242字节的用户NV RAM
备份电池输入
RAM清零输入
世纪寄存器
日期报警寄存器
兼容于现有的BIOS，以提供早期的DS1287功能
提供芯片(DS1685)或内置电池和晶振的独立模块(DS1687)密封DIP (EDIP)
计时算法包括闰年补偿有效期至2099年

特性

DS1685/DS1687为一款实时时钟(RTC)，设计作为工业标准的DS1285、DS1385、DS1485以及DS1585 PC RTC的替代产品。该器件提供工业标准的DS1285时钟功能，+3.0V或+5.0V工作电压。DS1685还包含许多增强的功能，包括一个硅序列号、上电/掉电控制电路、242字节的用户NV SRAM以及用于支持电源管理的32.768kHz频率输出。

DS1685/DS1687电源控制电路允许通过诸如键盘或时间和日期(激活)报警这样的外部激励来给系统上电。通过任何一个事件，可以触发PWR输出，用于打开某个外部电源。PWR引脚由软件控制，以便当任务完成后，系统电源能够被关断。

DS1685是具有上述特性的时钟/日历芯片。仅晶振和电池是外部必需的，以便在没有电源的情况下，维持每天时间及存储器数据。DS1687是一个完整的、自含时间保持的EDIP模块，整合了DS1685芯片、一个32.768kHz晶振以及一块锂电池。整个单元在Dallas Semiconductor经过完全测试，以保证在没有V_CC的情况下，至少保持10年的时间和数据。

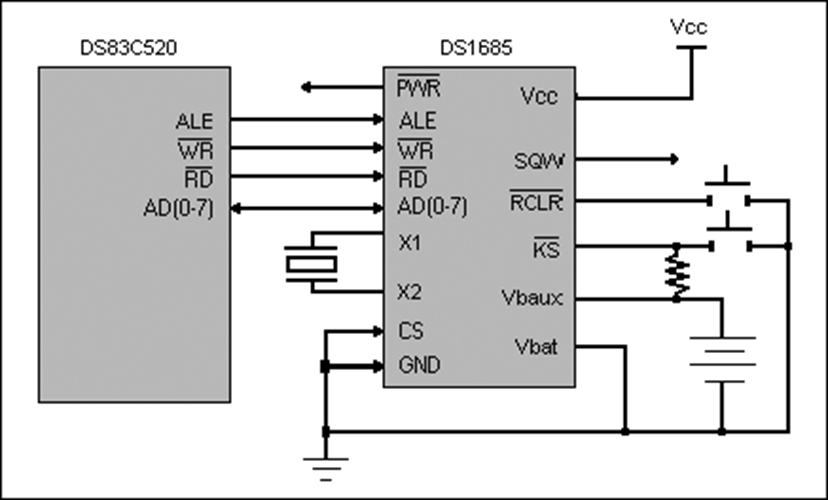

应用
