说明

特性

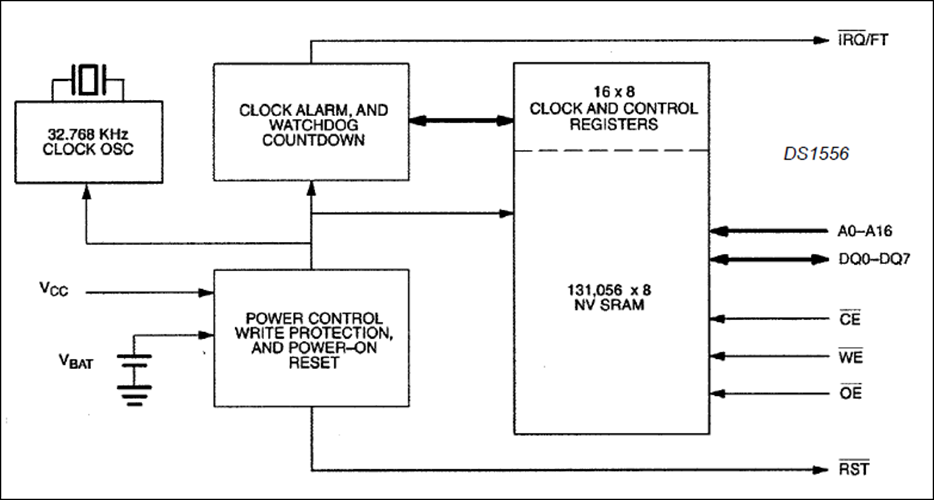

DS1556是一款全功能、符合-2000年标准(Y2KC)的实时时钟/日历(RTC)，具有RTC警报、看门狗定时器、上电复位、电池监控器和128k x 8非易失性静态RAM。用户对DS1556内所有寄存器的访问都通过字节宽接口实现，如图1所示。RTC寄存器包含24小时BCD格式的世纪、年、月、日期、星期、时、分和秒数据。月份和闰年会自动校正。

RTC寄存器双缓冲至内部和外部寄存器组。用户可以直接访问外部寄存器组。可以禁用和启用对外部寄存器组的时钟/日历更新，以允许用户访问静态数据。假设内部振荡器开启，内部寄存器组会持续更新，无论外部寄存器设置如何，都会发生这种情况，以确保始终维护准确的RTC信息。

DS1556具有中断（低电平有效IRQ/FT）和复位（低电平有效RST）输出，可用于控制CPU活动。当RTC寄存器值与用户编程的警报值匹配时，低电平有效IRQ/FT中断输出可用于生成外部中断。当器件由系统电源供电时，此中断始终可用，并且可以编程为在电池供电状态下发生，以用作系统唤醒。低电平有效IRQ/FT或低电平有效RST输出也可用作CPU看门狗定时器，CPU活动受到监控，如果在编程限制内未检测到正确活动，则将激活中断或复位输出。DS1556上电复位可用于检测系统断电或故障，并将CPU保持在安全复位状态，直到正常电源恢复并稳定为止；低电平有效RST输出用于实现此功能。

DS1556还包含自己的电源故障电路，当VCC电源进入超出容差的状态时，该电路会自动取消选择器件。低VCC电平会导致系统操作不可预测，此功能可在此期间提供高度的数据安全性。
