TI德州仪器 DS1302 产品介绍
2026-04-14
0次
说明
- 完全管理所有计时功能
- 实时时钟可为秒、分、小时、日期、月、星期和年计数，闰年补偿有效期至2100年
- 31 x 8电池供电通用RAM
- 通过简单的串行端口与大多数微控制器进行接口
- 简单的3线接口
- TTL兼容(VCC = 5V)
- 用于读取或写入时钟或RAM数据的单字节或多字节（突发模式）数据传输
- 低功耗运行可延长备用电池运行时间
- 2.0V至5.5V全面运行
- 2.0V时电流消耗小于300nA
- 8引脚DIP和8引脚SO封装充分减少了所需空间
- 可选工业温度范围：-40°C至+85°C支持在多种应用中工作
- 获Underwriters Laboratories® (UL)认可
特性
DS1302涓流充电计时芯片包含实时时钟/日历和31字节静态RAM。它通过简单的串行接口与微处理器通信。实时时钟/日历提供秒、分、时、星期、日期、月和年信息。对于少于31天的月份，月底的日期会自动调整，包括针对闰年的更正。时钟以24小时制或带AM/PM指示器的12小时制运行。

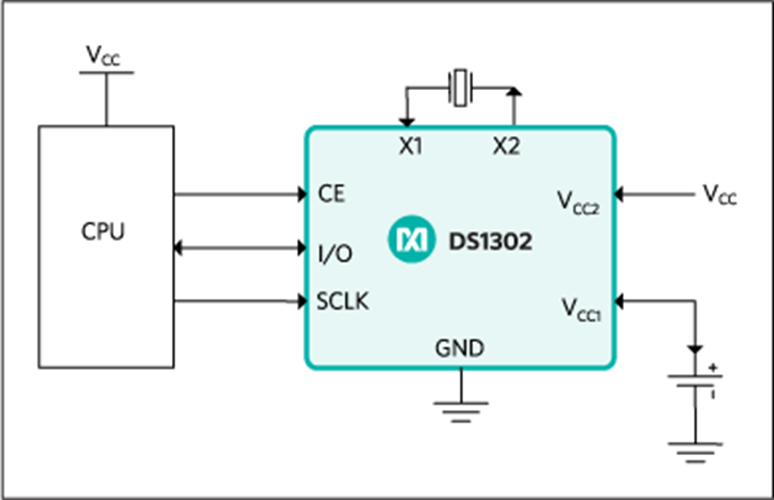

通过使用同步串行通信，简化了DS1302与微处理器的接口。只需三根线即可与时钟/RAM通信：CE、I/O（数据线）和SCLK（串行时钟）。在与时钟/RAM之间进行数据传输时，可以一次1个字节，也可以在一次突发中包含多达31个字节。DS1302工作时的功耗非常低，并以低于1µW的功耗保留数据和时钟信息。
DS1302是DS1202的后续版本。除了DS1202的基本计时功能外，DS1302还具有其他特性，包括用于主电源和备用电源的双电源引脚、用于VCC1的可编程涓流充电器以及七个附加字节的临时存储器。
