TI德州仪器 LTC6930-7.37 产品介绍

2026-04-14 0次

说明

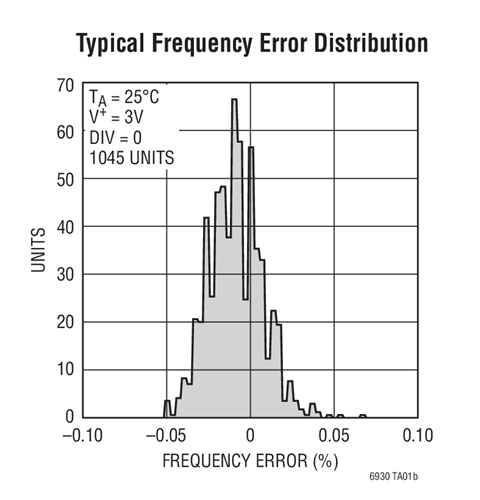

频率误差 <0.09% (在 25ºC 时的最大值)
启动时间 <110μs (在所有频率条件下)
1.7V 至 5.5V 单电源操作
105μA 典型电源电流 (在 32kHz，V⁺ = 3V)
490μA 典型电源电流 (在 8MHz，V⁺ = 3V)
典型 RMS 周期抖动 <0.15% (在 V⁺ = 3V)
无需外部组件设置频率
5 种选项覆盖了 32.768kHz 至 8.192MHz 频率范围：
- LTC6930-4.19：4.194304MHz ÷ N
- LTC6930-5.00：5.000000MHz ÷ N
- LTC6930-7.37：7.372800MHz ÷ N
- LTC6930-8.00：8.000000MHz ÷ N
- LTC6930-8.19：8.192000MHz ÷ N
- 其中的 N = 1、2、4、8、16、32、64、128
- (N 由 DIVA、DIVB、DIVC 引脚的状态决定)
-55ºC 至 125ºC 工作温度范围

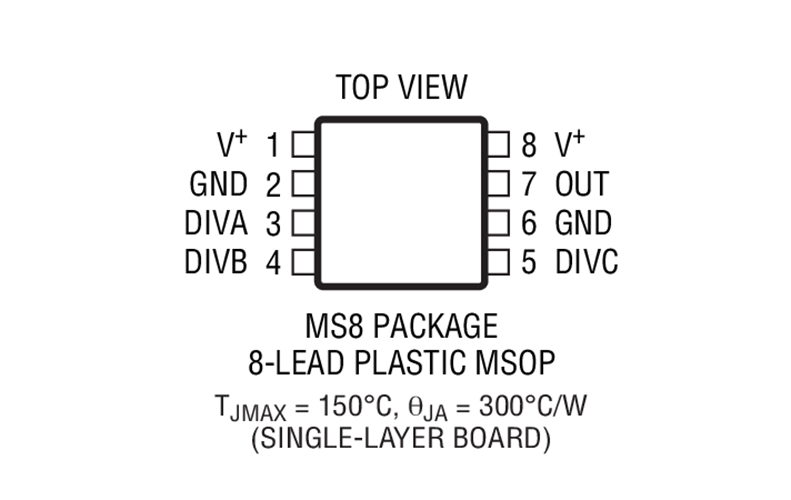

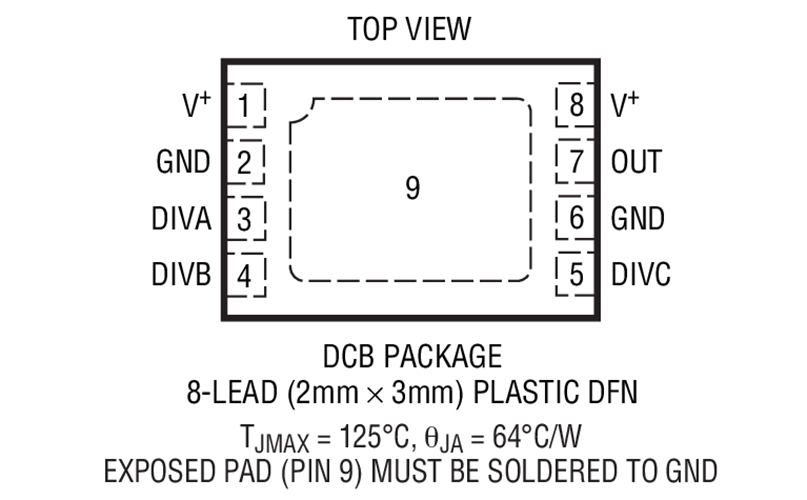

纤巧型 2mm x 3mm DFN 或 MS8 封装

特性

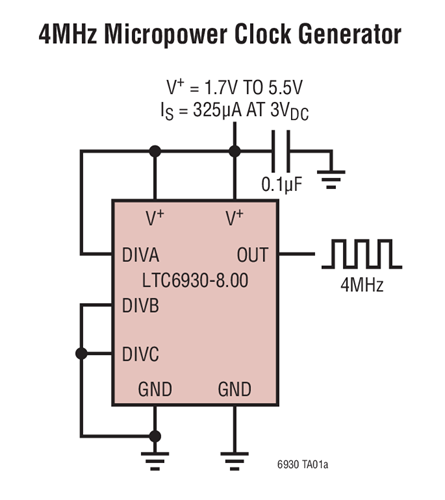

LTC^®6930 系列是具非常低功率的精准型硅振荡器系列，其频率误差小于 0.09%。对于每款振荡器，用户都能够选择处于 32.768kHz 至 8.192MHz 范围内的 8 种频率之一。根据一个固定的主振荡器频率，1~128 之间的内部分频器可以提供 8 种不同的频率。除了电源旁路电容器之外，LTC6930 不需要其他外部元件。而只需 1.7V 至 5.5V 单电源运作，所以可采用单节锂电池或 2 AA 碱性电池。

LTC6930 采用了一种专有控制架构，该架构可实现超低功率运作，并保持业界较领先的准确度和抖动规格。出色的快速启动时间、再加上低功耗，使得该器件非常适合于那些具有频繁上电周期的电池供电型应用。

器件出厂时可提供处于 32.768kHz 至 8.192MHz 范围内的任何频率。如果客户需要定制频率，则须满足最小订货量要求。详情请咨询凌力尔特公司。
