TI德州仪器 LTC6909 产品介绍
2026-04-14
0次
说明
- 1 、2、3、4、5、6、7 或 8 相输出
- 利用一个外部电阻器来设定输出频率 (范围从 12.5kHz 至 6.67MHz)

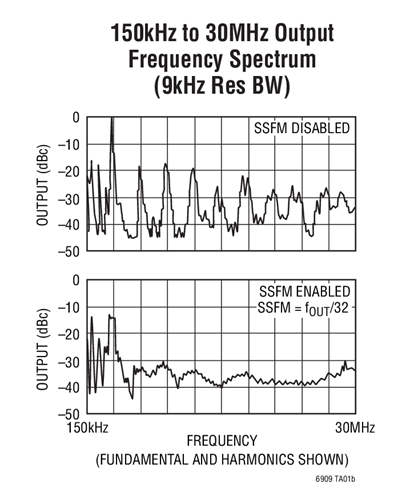

- 可任选的扩频调频用于改善 EMI 性能
- ±10% 频率扩展
- 可以将输出保持于低电平或浮置 (高阻抗)
- 3 种扩频调制速率：fOUT/16、fOUT/32 和 fOUT/64
- 400μA 电源电流
- 采用 2.7V 至 5.5V 单工作电源
- 快速启动时间
- 第一个周期准确
- 输出呈高阻抗，直到频率稳定为止

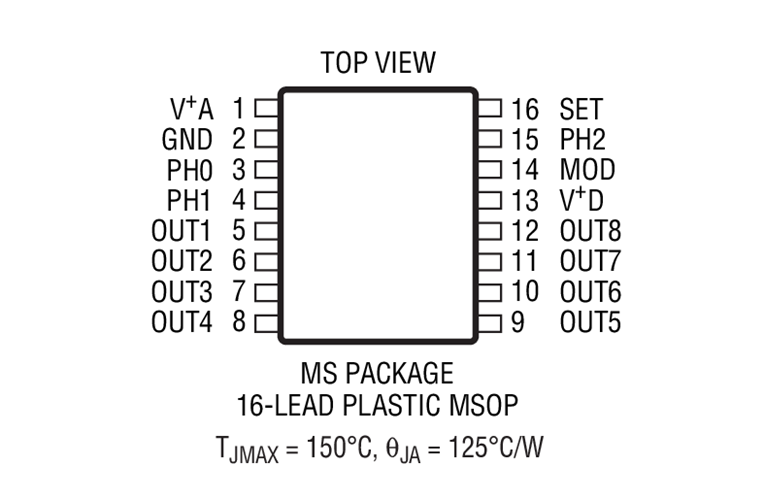

- MS16 封装
特性
LTC®6909 是一款易于使用的精准振荡器，它能够提供1、2、3、4、5、6、7 或 8 相同步输出。LTC6909 还提供了扩频调制 (SSFM) 功能，可启用该电路来改善电磁兼容性 (EMC) 性能。
8 个单独的输出提供了多达 8 个轨至轨、50% 占空比时钟信号。利用 3 个逻辑输入对输出进行配置以实现相位分离，范围从 45° 至 120° (3 至 8 相)。也可以把时钟输出保持于低电平或配置为高阻抗。单个电阻器与相位配置相组合，用于根据下列公式来设定输出频率：
fOUT = 20MHz • 10k / (RSET • PH)
其中的 PH = 3、4、5、6、7 或 8。
LTC6909 可在那些仅需要一个或两个输出相位的应用中使用。或者，也可以利用 LTC6908 器件系列来提供相同的两个输出信号，但这些器件采用的是较小的 SOT-23 或 2mm x 3mm DFN 封装。LTC6908-1 提供了互补 (180°) 输出，而 LTC6908-2 则提供了正交 (90°) 输出。
应用

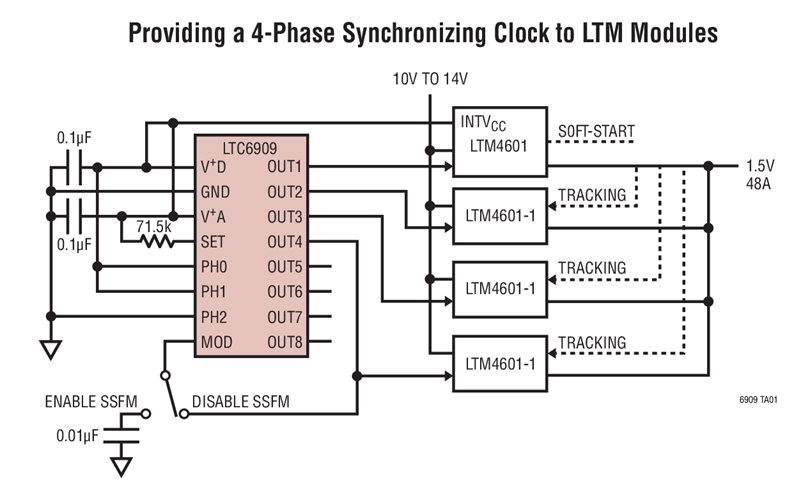

- 使多个开关电源实现同步
