新设计不推荐使用本产品
TI德州仪器 LTC6907 产品介绍
2026-04-14
0次
说明
- 电源电流：36μA (在 400kHz)
- 1% 频率准确度 (从 0ºC 至 70ºC)
- 频率范围：40kHz 至 4MHz
- 由一个电阻器来设定振荡器频率
- -40ºC 至 125ºC 工作温度范围
- 启动时间低于 200μs (在 4MHz)
- 上电之后的第一个周期是准确的
- 150Ω CMOS 输出驱动器
- 扁平 (高度仅 1mm) SOT-23 (ThinSOT™) 封装
特性

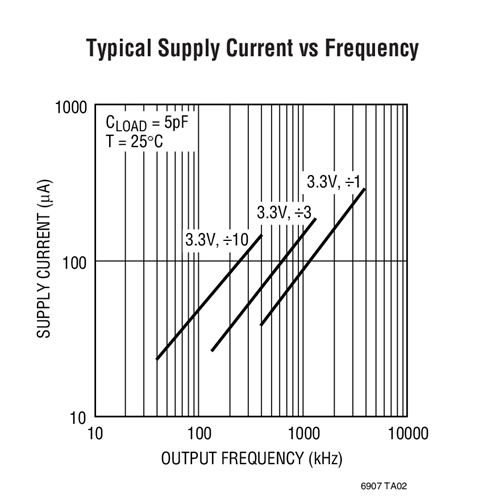

LTC®6907 是一款精准的可编程振荡器，具有多用途、紧凑和易于使用的特点。微功率操作有利于便携式和电池供电型设备。当采用一个 3V 电源时，LTC6907 的消耗电流为 36μA (在 400kHz)。
单个电阻器负责在一个 10 : 1 的范围内设置振荡器频率，初始准确度优于 0.65%。可对输出频率进行 1、3 或 10 分频，以横跨一个 100 : 1 的总频率范围 (40kHz 至 4MHz)。

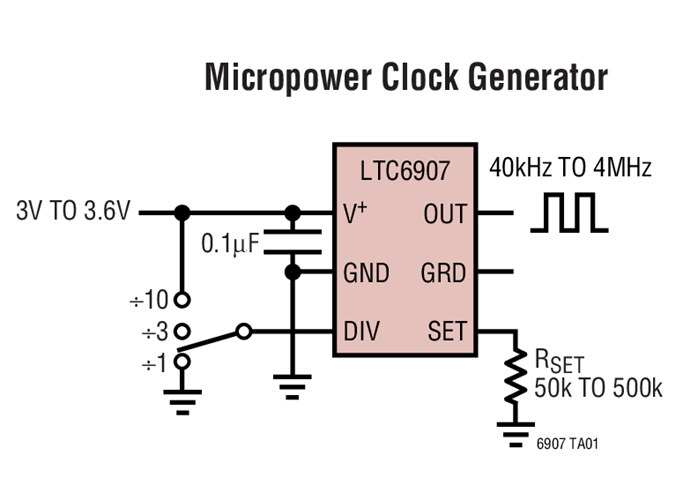

LTC6907 可容易地采用下面的简单公式进行编程：
fOUT = 4MHz / N • (50k / RSET)
N = 10 DIV 引脚 = V+
3 DIV 引脚 = 开路
1 DIV 引脚 = GND

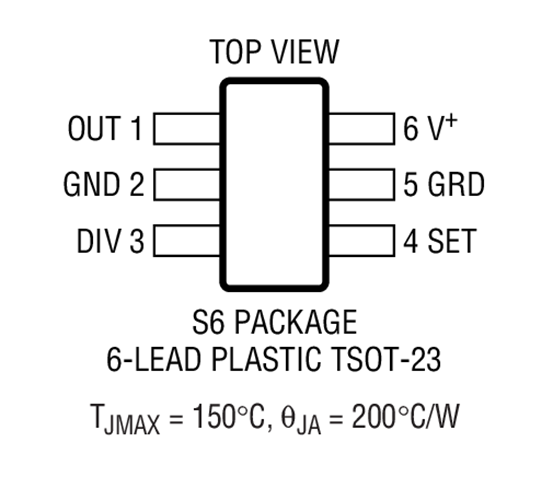

LTC6907 采用 6 引脚 SOT-23 (ThinSOT) 封装。
如需具有停机功能或较低工作频率的器件版本，请与凌力尔特公司联系。
应用
- 低成本的精准可编程振荡器
- 晶体和陶瓷振荡器的坚固、紧凑和微功率型替代方案
- 高冲击和振动环境
- 便携式和电池供电型设备
- PDA 和蜂窝电话
