TI德州仪器 MAX7375 产品介绍

2026-04-14 0次

说明

2.7V至5.5V工作
工厂校准的振荡器(600kHz至9.99MHz)
无需外部元件
±10mA输出驱动电流
2%初始化精度
±50ppm/°C温漂
快速启动时间：5µs
40%至60%最大占空比
5ns输出上升和下降时间，低EMI
极低的EMI敏感度―无需考虑高阻问题(没有PLL)
低抖动：8MHz时160ps_P-P
微型表贴封装(SC70, SOT23)
-40°C至+125°C温度范围

特性

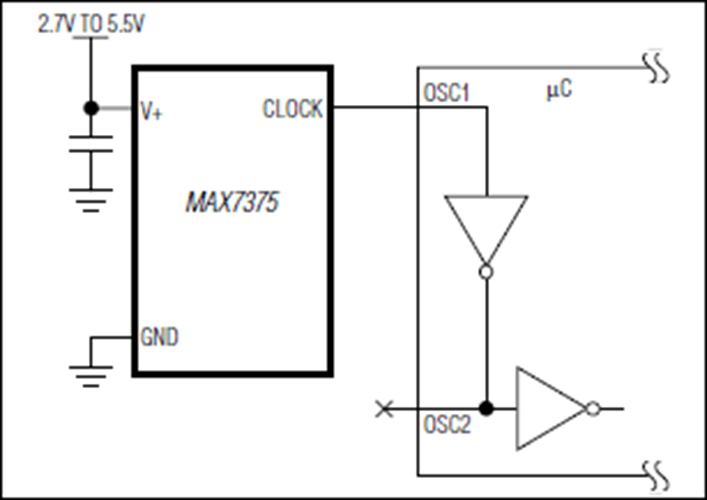

MAX7375为硅振荡器，作为一种低成本改进方案，用于取代微控制器和UART在3V、3.3V或5V应用中的陶瓷振荡器、晶体和晶体振荡器模块等时钟源。

MAX7375为完全集成的振荡器，提供特定的工厂校准频率，带有满摆幅、50%占空比方波输出。振荡器频率直接产生，无需锁相环(PLL)。无需附加任何器件设置或调整频率。

与典型的晶体和陶瓷振荡器不同，MAX7375具有抗震和抗EMI等特性。高输出驱动电流及无高阻抗节点，使振荡器不易受灰尘或湿度等工作条件影响。在宽工作温度范围内，该振荡器是要求满足家电和汽车应用环境的理想选择。

MAX3735采用节省空间的3引脚SC70和SOT23封装，提供标准或非标准的工厂设置频率，频率范围：600kHz至9.99MHz。对于频率≥ 10MHz的应用，请参考MAX7381数据资料。所有器件均保证可工作在-40°C至+125°C的温度范围内。关于扩展后的温度范围，请参考完整数据资料中的应用信息部分。
