TI德州仪器 LTC6902 产品介绍
2026-04-14
0次
说明
- 2 相、3 相或 4 相输出
- 任选的扩频频率调制以改善 EMC 性能
- 5kHz 至 20MHz频率范围
- 由一个外部电阻器设定频率
- 由一个外部电阻器设定扩频百分比
- 400μA 典型电源电流，VS = 3V，1MHz
- 频率误差 ≤ 1.5% (最大值)，5kHz 至 10MHz (TA = 25°C)
- 频率误差 ≤ 2% (最大值)，5kHz 至 10MHz (TA = 0°C 至 70°C)
- ±40ppm/°C 温度稳定性
- 快速启动时间：50μs 至 1.5ms
- 100Ω CMOS 输出驱动器
- 采用 2.7V 至 5.5V 单电源运作

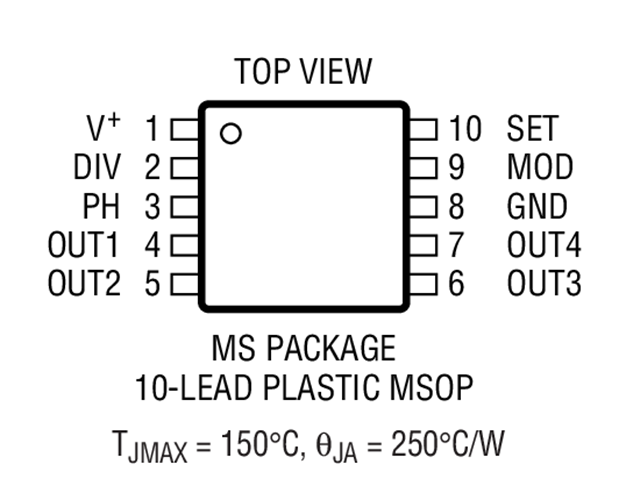

- 采用 10 引脚 MS 封装
特性
LTC®6902 是一款精准、低功率和易于使用的振荡器，其在小型封装中提供了多相输出。振荡器频率由单个外部电阻器 (RSET) 来设定。另外，LTC6902 还提供了一种任选的扩频频率调制 (SSFM) 功能，该功能可利用一个附加的外部电阻器 (RMOD) 来启动和控制。
LTC6902 的主振荡器受控于 RSET 电阻器，并具有一个 100kHz 至 20MHz 的范围。为了适应较宽的输出频率范围，该器件内置了一个可编程分频器 (1、10 或 100 分频)。集成型可编程多相电路可提供 2 相、3 相或 4 相波形。

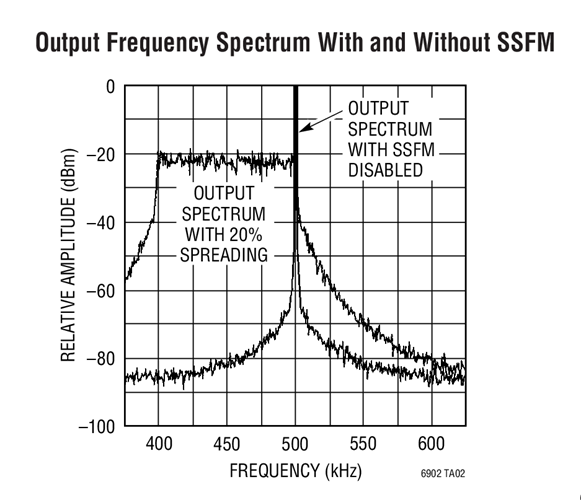

LTC6902 的 SSFM 功能利用一个伪随机噪声 (PRN) 信号来调制振荡器的频率，以把振荡器的能量散布在一个很宽的频段内。这种能量散布可降低峰值电磁辐射水平并改善电磁兼容性 (EMC) 性能。扩频度可利用一个附加的外部电阻器 (RMOD) 来设置，并通过把 MOD 引脚接地来停用。
应用
- 开关电源时钟基准
- 便携式和电池供电型设备
