说明

由一个外部电阻器来设定频率
1kHz 至 20MHz 频率范围
500μA 典型电源电流，V_S = 3V，3MHz
频率误差 ≤ 1.5% (最大值)，5kHz 至 10MHz (T_A = 25ºC)
频率误差 ≤ 2% (最大值)，5kHz 至 10MHz (T_A = 0ºC 至 70ºC)
±40ppm/ºC 温度稳定性
0.04%/V 电源稳定性
50% ±1% 占空比 (1kHz 至 2MHz)
50% ±5% 占空比 (2MHz 至 10MHz)
快速启动时间：50μs 至 1.5ms
100Ω CMOS 输出驱动器
2.7V 至 5.5V 单工作电源

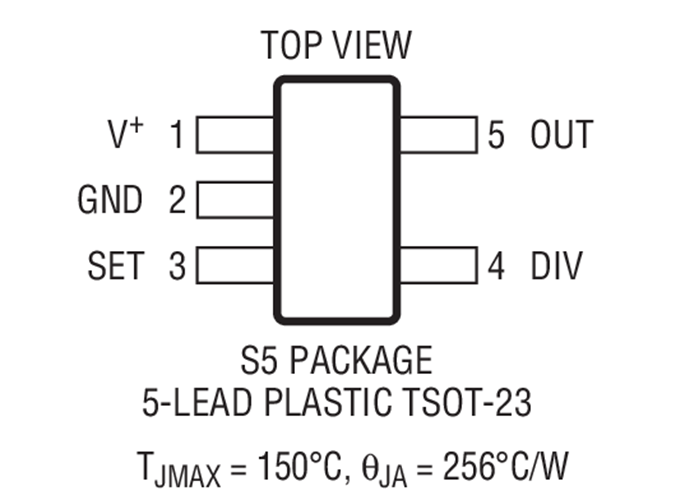

扁平 (高度仅 1mm) ThinSOT^™ 封装

特性

LTC^®6900 是一款精准、低功率振荡器，它易于使用且占用的 PC 板级空间非常之小。振荡器频率利用单个外部电阻器 (R_SET) 来设定。LTC6900 专为高准确度操作 (≤ 1.5% 频率误差) 而设计，且无需使用外部修整元件。

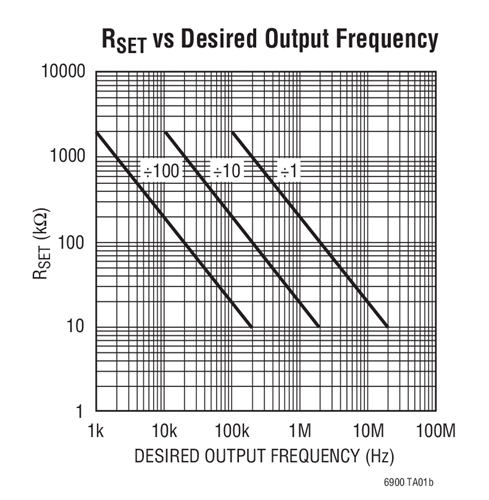

LTC6900 采用 2.7V 至 5.5V 单工作电源，并提供了一个轨至轨、50% 占空比方波输出。CMOS 输出驱动器确保了快速上升/下降时间和轨至轨开关操作。频率设定电阻器的阻值可在 10kΩ 至 2MΩ 的范围内变化，以选择一个处于 100kHz 至 20MHz 之间的主振荡器频率 (5V 电源)。三态 DIV 输入负责决定在驱动输出之前对主时钟进行 1、10 或 100 分频，因而提供了横跨 1kHz 至 20MHz 的 3 个频率范围 (5V 电源)。LTC6900 内置一个专有的反馈环路 (用于对 R_SET 和频率之间的关系进行线性化处理)，从而免除了增设频率计算表的需要。可以采用下面给出的简单公式轻松地设置振荡器频率：

100，DIV 引脚 = V⁺

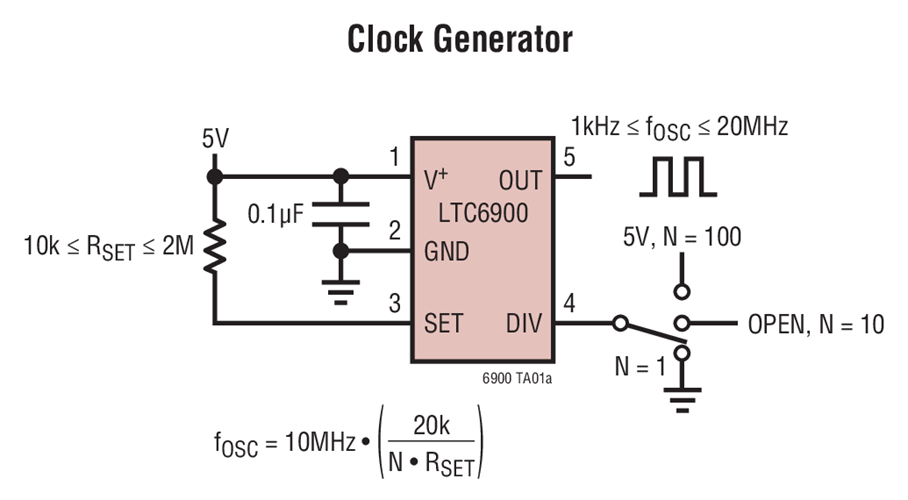

f_OSC = 10MHz • 20k/(N • R_SET)，N = 10，DIV 引脚 = 开路
1，DIV 引脚 = 接地
