TI德州仪器 AD5114 产品介绍
2026-04-14
0次
说明
- 标称电阻容差误差：±8%（最大值）
- 游标电流：±6 mA
- 可变电阻器模式下的温度系数： 35 ppm/°C
- 低功耗：2.5 μA（最大值，2.7 V，125°C）
- 宽带宽：4 MHz（5 kΩ选项）
- 上电EEPROM刷新时间：< 50 μs
- 125°C时典型数据保留期：50年
- 100万写周期
- 模拟电源电压：2.3 V至5.5 V
- 逻辑电源电压：1.8 V至5.5 V
- 宽工作温度范围：−40℃至+125℃

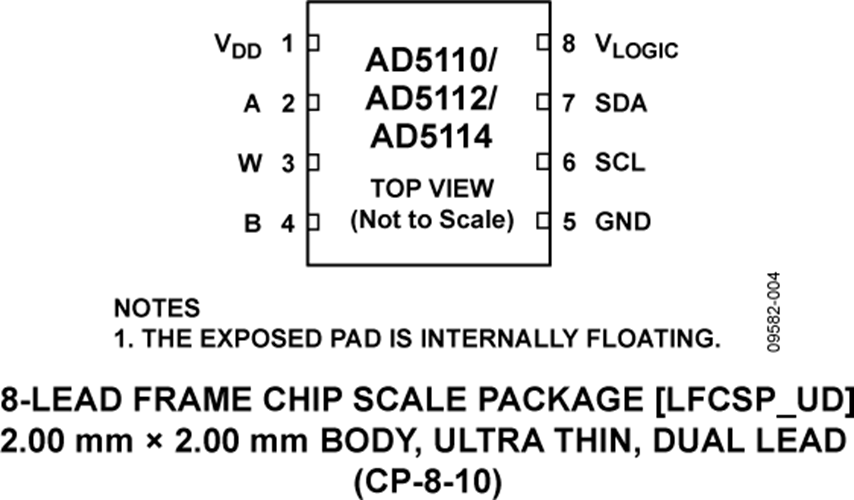

- 2 mm × 2 mm × 0.55 mm、8引脚超薄LFCSP封装
- 欲了解更多特性，请参考数据手册
特性
AD5114为32位调整应用提供一种非易失性解决方案，保证±8%的低电阻容差误差，A、B和W引脚提供最高±6 mA的电流密度。低电阻容差、低标称温度系数和高带宽特性可以简化开环应用和容差匹配应用。
新的低游标电阻特性将电阻阵列极端处的游标电阻降至仅45 Ω（典型值）。
游标设置可以通过I2C兼容型数字接口控制，也可以利用该接口回读游标寄存器和EEPROM内容。电阻容差存储在EEPROM中，端到端容差精度为0.1%。
AD5115采用2 mm × 2 mm LFCSP封装，保证工作温度范围为−40°C至+125°C的扩展工业温度范围。
应用
- 机械电位计的替代产品
- 便携式电子设备的电平调整
- 音量控制
- 低分辨率DAC
- LCD面板亮度和对比度控制
- 可编程电压至电流转换
- 可编程滤波器、延迟、时间常数
- 反馈电阻可编程电源
- 传感器校准
