TI德州仪器 AD5274 产品介绍
2026-04-14
0次
说明
- 单通道、1024/256位分辨率
- 标称电阻：20 kΩ、50 kΩ、100 kΩ
- 标称电阻容差误差：±1%（最大值）
- 50次可编程(50-TP)游标存储器
- 变阻器模式下的温度系数：5 ppm/°C
- 2.7 V至5.5 V单电源供电
- 双电源供电：±2.5 V至±2.75 V（交流或双极性工作模式）
- I2C兼容接口
- 游标设置回读功能
- 上电后采用50-TP存储器数据刷新

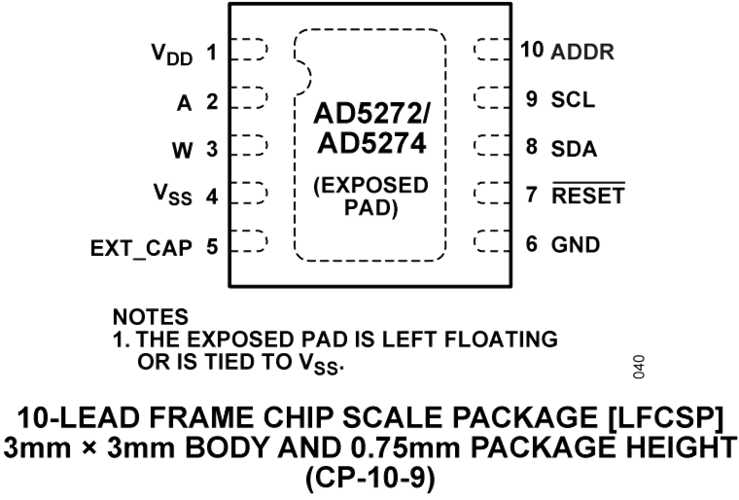

- 薄型LFCSP 10引脚、

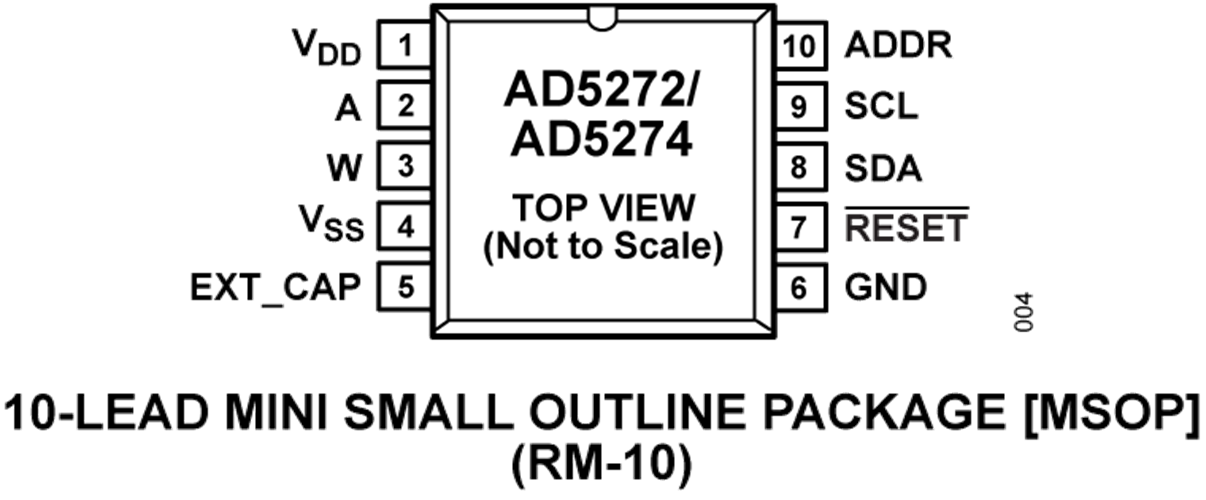

3 mm × 3 mm × 0.8 mm封装 - 紧凑型MSOP、10引脚
3 mm × 4.9 mm × 1.1 mm封装/li>
特性

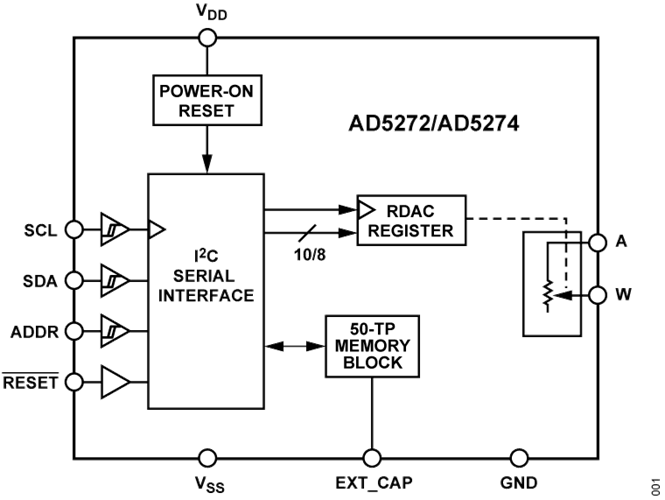

AD5272/AD5274 分别是单通道1024/256位数字变阻器，集业界领先的可变电阻性能与非易失性存储器(NVM)于一体，采用紧凑型封装。
这些器件的端到端电阻容差误差小于1%，并提供50次可编程(50-TP)存储器。
业界领先的保证低电阻容差误差特性可以简化开环应用，以及精密校准与容差匹配应用。
AD5272/AD5274 的游标设置可通过I2C兼容型数字接口控制。将电阻值编程写入50-TP存储器之前，可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝，并提供50次编程的机会。在50-TP激活期间，一个熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。
AD5272/AD5274采用紧凑型10引脚MSOP封装，保证工作温度范围为−40°C至+125°C扩展工业温度范围。
应用
- 机械电位计的替代产品
- 运算放大器：可变增益控制
- 仪器仪表：增益、失调电压调整
- 可编程电压至电流转换
- 可编程滤波器、延迟、时间常数
- 可编程电源
- 传感器校准
