TI德州仪器 AD5291 产品介绍

2026-04-14 0次

说明

单通道、256/1024位分辨率
标称电阻：20 kΩ、50 kΩ和100 kΩ
标称电阻容差误差（电阻性能模式）：±1%（最大值）
20次可编程游标存储器
变阻器模式下的温度系数：35 ppm/°C

分压器温度系数：5 ppm/°C
单电源供电：+9 V至+33 V
±9 V至±16.5 V双电源供电
SPI兼容型串行接口
游标设置回读功能
上电后采用20-TP存储器数据刷新

特性

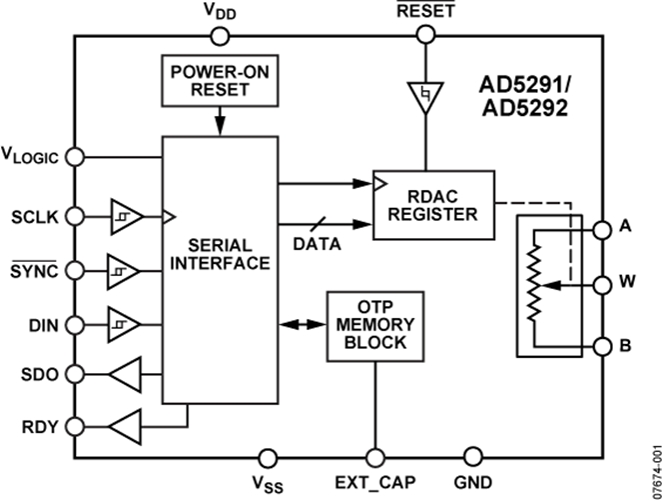

AD5291/AD5292属于ADI公司的digiPOT+™ 电位计系列，分别是单通道256/1024位数字电位计¹ ，集业界领先的可变电阻性能与非易失性存储器(NVM)于一体，采用紧凑型封装。这些器件的工作电压范围很宽，既可以采用±10.5 V至±16.5 V双电源供电，也可以采用+21 V至+33 V单电源供电，同时端到端电阻容差误差小于1%，并提供20次可编程(20-TP)存储器。

业界领先的保证低电阻容差误差特性可以简化开环应用，以及精密校准与容差匹配应用。

AD5291/AD5292的游标设置可通过SPI数字接口控制。将电阻值编程写入20-TP存储器之前，可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝，并提供20次编程的机会。在20-TP激活期间，一个熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。

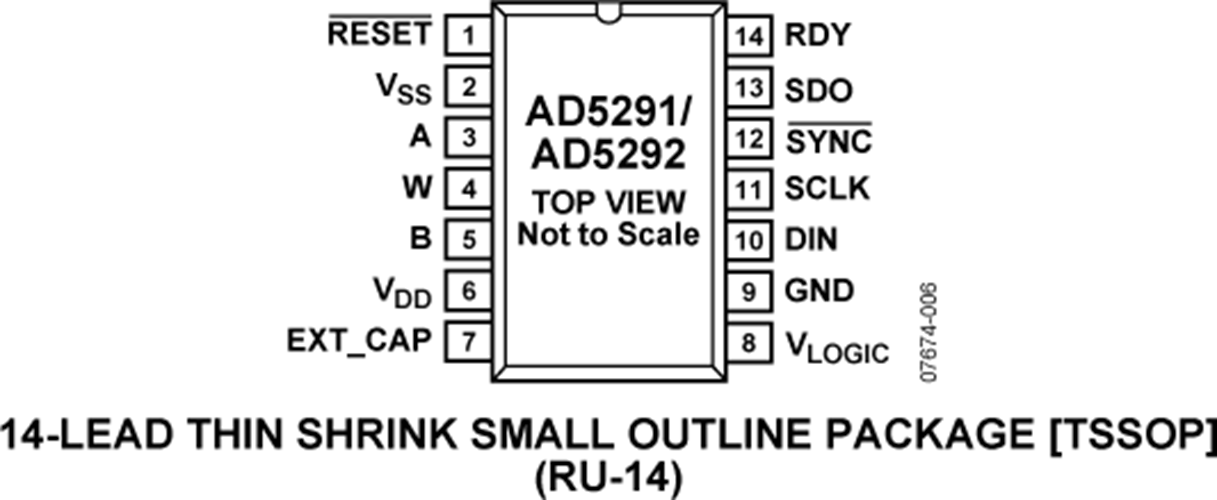

AD5291/AD5292采用紧凑型14引脚TSSOP封装，保证工作温度范围为−40°C至+105°C扩展工业温度范围。

¹数字电位计和RDAC这些术语可以互换使用。
