说明

单通道、256/1024位分辨率
标称电阻：20 kΩ、50 kΩ和100 kΩ
标称电阻容差误差（电阻性能模式）：±1%（最大值）
20次可编程游标存储器
变阻器模式下的温度系数：35 ppm/°C
分压器温度系数：5 ppm/°C
单电源供电：+9 V至+33 V
±9 V至±16.5 V双电源供电
SPI兼容型串行接口
游标设置回读功能
上电后采用20-TP存储器数据刷新

AD5292-EP：支持防务和航空航天应用(AQEC)

下载AD5292-EP数据手册(pdf)
温度范围： -55°C至+125°C
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/12616 DSCC图纸号

特性

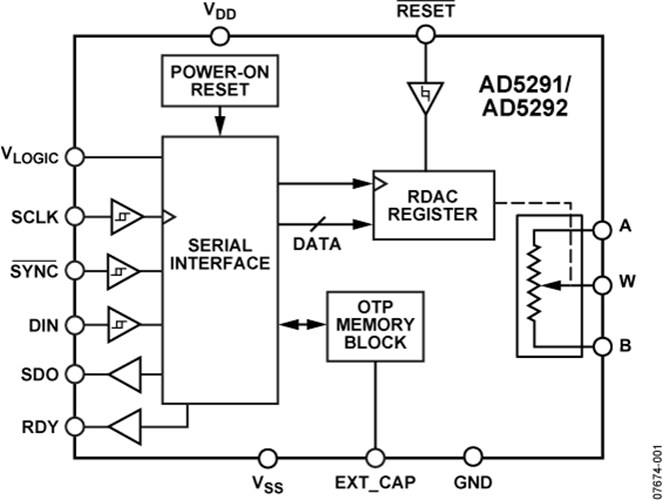

AD5291和AD5292分别是单通道256/1024位数字电位器，集业界领先的可变电阻性能与非易失性存储器(NVM)于一体，采用紧凑型封装。这些器件能够在宽电压范围内工作，支持±10.5 V至±16.5 V的双电源供电和+21 V至+33 V的单电源供电，同时确保端到端电阻容差误差小于1%，并具有20次可编程(20-TP)存储器。

业界领先的保证低电阻容差误差特性可以简化开环应用，以及精密校准与容差匹配应用。

AD5291和AD5292的游标设置可通过SPI数字接口控制。将电阻值编程写入20-TP存储器之前，可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝，并提供20次编程的机会。在20-TP激活期间，一个熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。

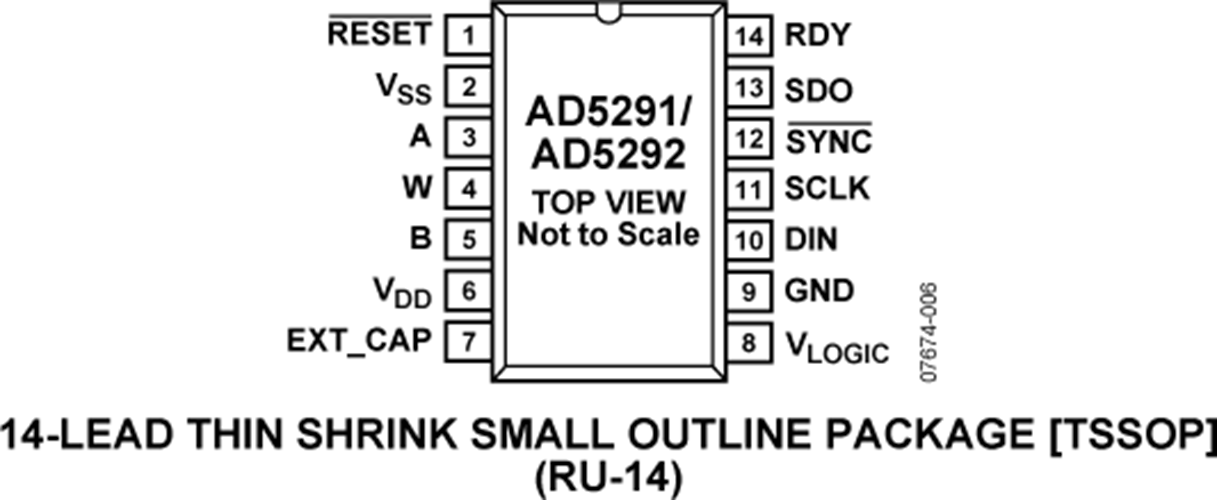

AD5291和AD5292采用紧凑型14引脚TSSOP封装。保证工作温度范围为−40°C至+105°C扩展工业温度范围。

应用

机械电位计的替代产品

仪器仪表：增益和失调电压调整

可编程电压至电流转换

可编程滤波器、延迟和时间常数

可编程电源

低分辨率DAC的替代产品

传感器校准
