TI德州仪器 MAX5477 产品介绍

2026-04-14 0次

说明

上电时从非易失存储器调入滑动端位置
EEPROM写保护
微小的3mm x 3mm x 0.8mm薄型QFN封装
70ppm/°C端到端电阻温度系数
10ppm/°C比例温度系数
400kbps快速I²C串行接口
1µA (最大值)静态电流
单电源工作：+2.7V至+5.25V
每个电位器具有256个抽头
分压模式下具有±0.5 LSB DNL
分压模式下具有±1 LSB INL
可提供评估板

特性

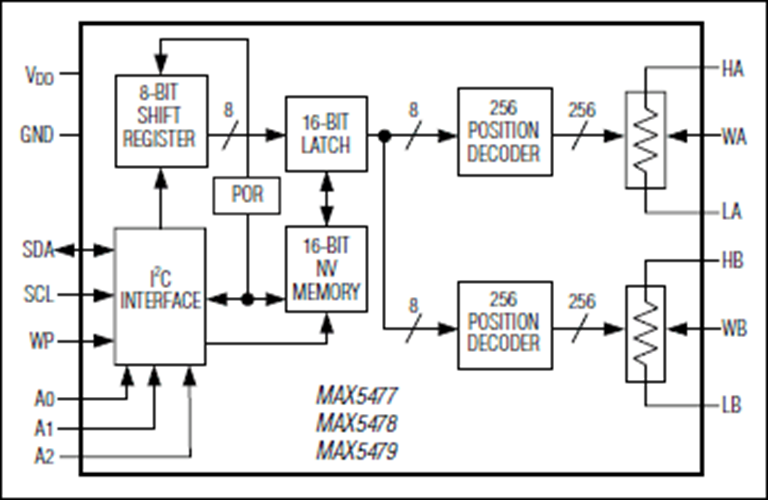

MAX5477/MAX5478/MAX5479非易失、双路、线性变化的数字电位器具有与机械电位器相同的功能，但是，能够以简单的2线数字接口取代了机械调节。每个器件都具有与分立电位器或可变电阻相同的功能，提供256个抽头点。

器件具有内部非易失EEPROM，用来存储上电初始化时的滑动端位置。写保护功能避免对EEPROM的意外写入。快速模式、I²C兼容的串行接口可以以400kbps的速率进行数据通信，节省了电路板空间并降低了多种应用相互连接的复杂度。三个地址输入端提供8个地址选择。

MAX5477/MAX5478/MAX5479有3个额定电阻值：10kΩ (MAX5477)、50kΩ (MAX5478)或100kΩ (MAX5479)。电阻温度系数为: 端到端电阻温漂70ppm/°C、比例温漂10ppm/°C。低温度系数使这些器件十分适合需要低温度系数可变电阻的应用，比如低漂移可编程增益放大器。

MAX5477/MAX5478/MAX5479采用16引脚、3mm x 3mm x 0.8mm、薄型QFN封装和14引脚、4.4mm x 5mm、TSSOP封装。这些器件工作在-40°C至+85°C扩展级温度范围。
