TI德州仪器 AD5259 产品介绍
2026-04-14
0次
说明
- 非易失性存储器保持游标设置
- 256位

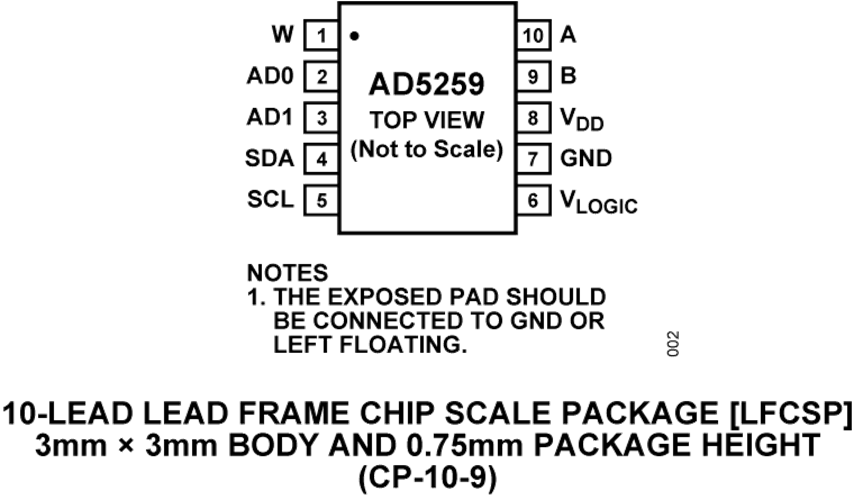

- 小型LFCSP-10 (3 mm x 3 mm x 0.8 mm)封装

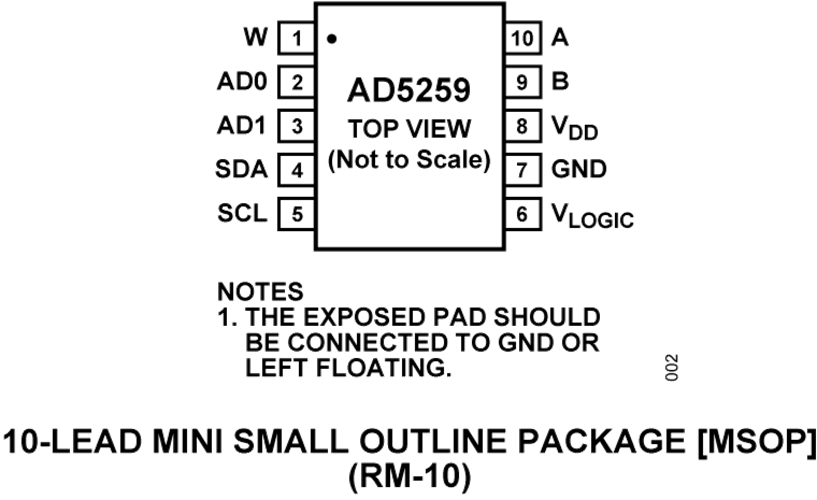

- 紧凑型MSOP-10 (3 mm × 4.9 mm × 1.1 mm)封装
- I2C兼容接口
- VLOGIC引脚提高了接口灵活性
- 端到端电阻：5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ
- 电阻容差存储在EEPROM内（精度为0.1%）
- 上电EEPROM刷新时间：< 1ms
- 软件写入保护命令
- 地址解码引脚AD0和引脚AD1允许每总线4个封装
- 55°C时典型数据保留期：100年
- 宽工作温度范围：-40°C至+125℃
- 3 V至5 V单电源供电
特性
AD5259针对256位调整应用提供一个非易失性、LFCSP-10 (3 mm × 3 mm)或MSOP-10 (3 mm × 4.9 mm)紧凑型封装解决方案，可实现与机械电位计1或可变电阻相同的电子调整功能，而且具有增强的分辨率和固态可靠性。
游标设置可通过I2C兼容型数字接口控制；也可以利用该接口回读游标寄存器和EEPROM的内容。电阻容差也存储在EEPROM中，端到端容差精度为0.1%。
独立的 VLOGIC引脚使接口更加灵活。用户如果需要在一条总线上连接多个器件，则可以利用地址位AD0和地址位AD1在同一总线上连接多达4个器件。
应用
- 液晶面板VCOM调整
- 液晶面板亮度和对比度控制
- 在新设计中取代机械式电位计
- 可编程电源
- RF放大器偏置
- 汽车电子调整
- 增益控制和失调电压调整
- 光纤到户系统
- 电子电平设置
参数
类型 | 描述 |
通信 | 无线基础设施 |
