TI德州仪器_MAX5494_产品介绍

TI德州仪器 MAX5494 产品介绍

2026-04-14 0次

说明

非易失存储器存储滑动端位置，上电时重新装入

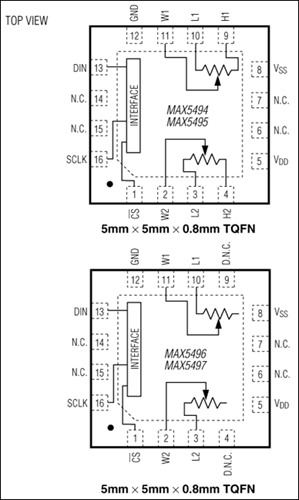

16引脚，5mm x 5mm x 0.8mm TQFN封装

35ppm/°C端到端电阻温度系数

5ppm/°C比例温度系数

10kΩ和50kΩ端到端电阻

3线SPI兼容串行接口

高可靠性(T_A = +85°C)

50,000次滑动端位置存储

滑动端数据可保持50年

1.5µA (最大值)静态电流

+2.7V至+5.25V单电源供电

±2.5V双电源供电

特性

MAX5494–MAX5499为10位(1024抽头)、双路、非易失、线性变化、可编程分压器和可变电阻，可实现机械电位器功能，但以3线SPI™兼容串口代替了机械调节。MAX5494/MAX5495是双路、3端、可编程分压器；MAX5496/MAX5497是双路、2端可变电阻；MAX5498/MAX5499含有一个2端可变电阻和一个3端可编程分压器。

MAX5494–MAX5499的内部非易失电擦除可编程只读存储器(EEPROM)可存储上电初始化时滑动端位置。3线SPI兼容串口支持最大7MHz的数据通信速率。

MAX5494–MAX5499适合需要数字控制电位计的应用。可提供10kΩ和50kΩ端到端电阻，端到端温度系数为35ppm/°C。每通道比例温度系数为5ppm/°C，非常适合于需要低温度系数可编程分压器的应用，如低漂移，可编程增益放大器。

MAX5494–MAX5499可工作在单电源(+2.7V至+5.25V)或双电源(±2.5V)模式。向非易失存储器写入数据时，器件消耗400µA (最大值)的电源电流；静态电源电流为1.5µA (最大值)。器件可提供节省空间的(5mm x 5mm x 0.8mm) 16引脚TQFN封装，适用于扩展温度范围(-40°C至+85°C)。

应用
