TI德州仪器 MAX5422 产品介绍

2026-04-14 0次

说明

滑动端位置存储在非易失存储器中(EEPROM)，并在上电或收到接口命令时调出
3mm x 3mm x 0.8mm的TDFN封装
端到端电阻温度系数为35ppm/°C
比例温度系数为5ppm/°C
50kΩ、100kΩ和200kΩ的电阻值
5MHz的SPI兼容串行接口
500nA (典型值)静态电源电流
单电源工作：+2.7V至+5.25V
256抽头位置
在分压器模式下DNL为±0.5 LSB
在分压器模式下INL为±0.5 LSB

特性

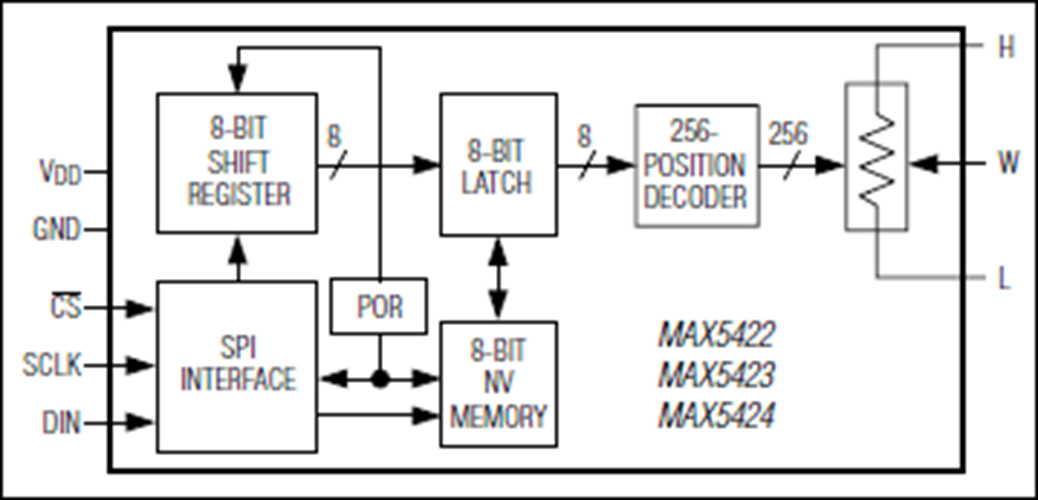

MAX5422/MAX5423/MAX5424非易失、线性抽头数字电位器执行与机械电位器相同的功能，但是用一个简单的3线SPI™兼容数字接口替代了机械部分。每个器件都具有与分立的电位器或者可变电阻相同的功能，并有256个抽头。

这些器件内部具有非易失的EEPROM，用来存储上电期间的初始滑动端位置。3线SPI兼容的串行接口允许以高达5MHz的数据速率进行通信，这将电路板面积减到了最小，并简化了许多应用中的复杂连接。

MAX5422/MAX5423/MAX5424具有三种标称电阻值：50kΩ (MAX5422)、100kΩ (MAX5423)或200kΩ (MAX5424)。标称电阻的端到端温度系数为35ppm/°C，比例温度系数仅为5ppm/°C。这些特性使它们十分适合那些需要低温度系数可变电阻的应用，比如低漂移、可编程增益的放大器电路结构。

MAX5422/MAX5423/MAX5424采用3mm x 3mm的8引脚TDFN封装，工作在-40°C至+85°C扩展温度范围内。
