说明

32位数字电位器
端接电阻（端到端）
10 kΩ、50 kΩ、100 kΩ
简单的手动升/降控制
独立式，仅需要2个按钮触动开关
内置自适应去抖器

自动扫描升/降控制，每秒4步
引脚可选零电平或中间电平预设
低温度系数（电位器模式）：5 ppm/ºC
低温度系数（变阻器模式）：35 ppm/ºC
与数字控制兼容
超低功耗：I_DD = 0.4 µA（典型值）/3 µA（最大值）
欲了解更多特性，请参考数据手册

特性

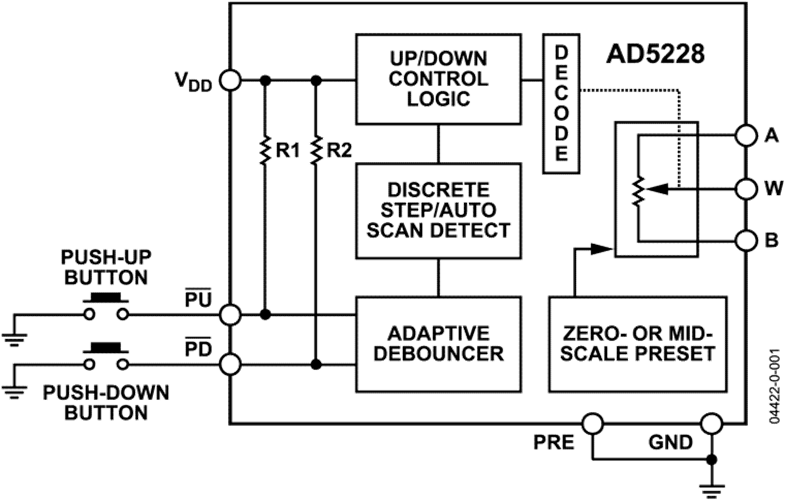

AD5228是ADI公司新款32位升/降控制数字电位器，可模拟机械电位器操作¹ 。它具有简单的升/降控制接口，仅利用两个外部按钮触动开关便可实现手动控制。这款器件内置自适应去抖器，可忽略机械开关中常见的触点跳动引起的无效跳动。该去抖器为自适应型，可以适应触点闭合期间跳动时间一般小于10 ms的各种按钮触动型开关。用户选择开关时，应当参考开关的时间特性，确保开关适合AD5228应用。

AD5228能够以离散步进或自动扫描模式递增或递减电阻。短暂按下（不超过0.6秒） PU 或PD 按钮时，AD5228的电阻改变1步。持续按住PU 或PD 按钮超过1秒时，器件激活自动扫描模式，电阻每秒改变4步。

也可以通过数字方式控制AD5228，其升/降特性可简化微控制器的使用。AD5228采用紧凑的薄型SOT-23-8 (TSOT-8)封装，保证工作温度范围为−40°C至+105°C汽车应用温度范围。

AD5228接口简单、尺寸较小、成本非常低，可以取代机械电位器和调整器，使分辨率提高3倍，并提供固态可靠性和更快的调整速度，从而大幅节省终端用户系统的成本。

需使用EEMEM电位器的用户，请参考“应用”部分中的建议。

应用
