TI德州仪器 AD5263 产品介绍
2026-04-14
0次
说明
- 256位、4通道
- 端到端电阻：20 kΩ、50 kΩ、200 kΩ
- 引脚可选的SPI®或 I2C®兼容型接口
- 上电预设为中量程
- 两个封装地址解码引脚AD0和AD1
- 温度系数（变阻器模式）：30 ppm/°C
- 温度系数（分压器模式）：5 ppm/°C
- 宽工作温度范围：–40°C至+125°C
- 10 V至15 V单电源或±5 V双电源
特性

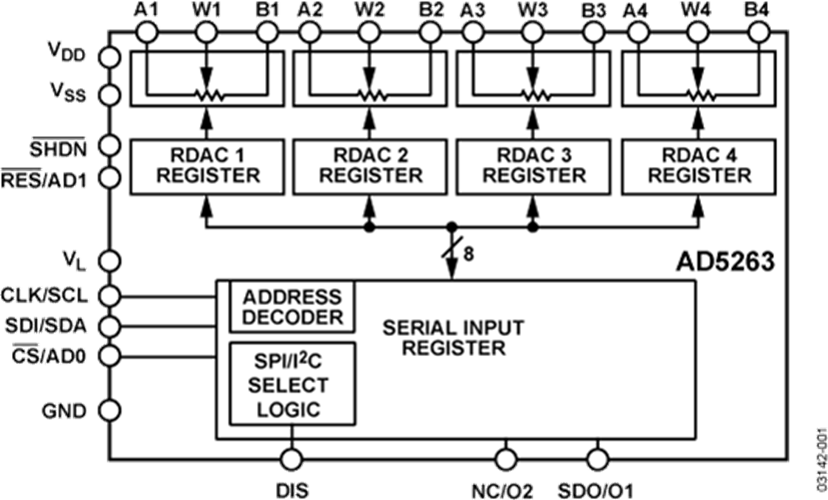

AD5263是业界首款提供可选数字接口的四通道、256位数字电位计1 ，它可实现与机械电位计或可变电阻相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。
在A端与游标或B端与游标之间，AD5263的各通道均提供一个完全可编程电阻值。A至B固定端接电阻（20 kΩ、50 kΩ或200 kΩ）的标称温度系数为±30 ppm/°C，通道间匹配容差为±1%。另外，该器件可采用+4.5 V至+15 V或±5 V电源供电。
系统上电时，游标位预设为中量程。上电后，VR游标位可通过三线式SPI或双线式I2C兼容型接口进行编程设置。I2C模式下，用户可以利用附加可编程逻辑输出，驱动其系统中的数字负载、逻辑门和模拟开关。

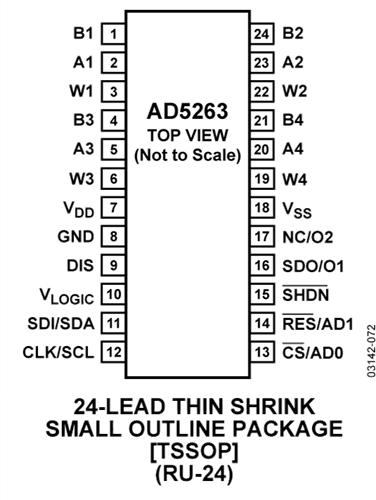

AD5263采用24引脚窄体TSSOP封装，保证工作温度范围为–40°C至+125°C汽车应用温度范围。
对于单通道或双通道应用，请参考AD5260/AD5280或AD5262/AD5282数据手册。
应用
1数字电位计、VR和RDAC这些术语可以互换使用。
