TI德州仪器 AD5273 产品介绍
2026-04-14
0次
说明
- 64 位
- 一次可编程(OTP)1 、一劳永逸的电阻设置，EEMEM的低成本替代方案
- 端接电阻（端到端）：1 kΩ、10 kΩ、50 kΩ、100 kΩ
- 紧凑型标准8引脚SOT-23封装
- 超低功耗：IDD = 5 μA （最大值）
- 快速建立时间： tS = 5 μs （典型值，上电时）
- I2C兼容型数字接口
- 欲了解更多信息，请参考数据手册
特性

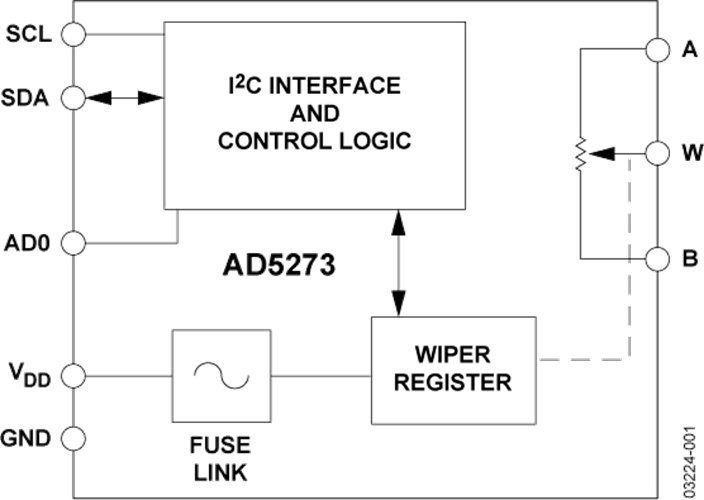

AD5273是一款64位、一次可编程(OTP)数字电位计4，采用熔断丝技术，可实现永久编程设置。该器件可实现与大多数机械式调整器和可变电阻相同的电子调整功能。永久设置电阻值之前，可进行无限次调整。AD5273通过一个双线式I2C®兼容型数字控制接口进行编程。写入模式下，确定最终值后会执行一个熔断熔丝命令，从而将游标位置固定在指定设置（类似于将环氧树脂涂在机械式调整器上）。实现永久设置后，该值在正常工作条件下不会改变，与电源变化或环境压力无关。为验证永久编程是否成功，可以在读取模式下通过两个验证位查看熔丝状态，这是ADI公司特别设计的OTP验证方法。
此外，针对在工厂对AD5273进行编程的应用，ADI公司还提供器件编程软件2，可以在Windows® NT®、Windows 2000和Windows XP操作系统上运行。此软件应用程序可有效取代任何外部I2C 控制器，从而缩短用户系统的上市时间。
AD5273提供1 kΩ、10 kΩ、50 kΩ和100 kΩ四种电阻选项，采用紧凑型8引脚SOT-23标准封装，工作温度范围为−40°C至+105°C。
除了独特的OTP特性之外，该器件还能提供出色的有效分辨率、阵列电阻选项、小尺寸和低成本等特性，因而非常适合通用数字电位计应用。
AD5273提供评估套件和软件。套件中包括连接器和电缆，经转换可用于工厂编程应用。
对于要求利用非易失性EEMEM动态调整电阻设置的应用，请参考AD523x和AD525x系列非易失性存储器数字电位计。
应用
1 OTP 允许在永久设置之前进行无限次调整。
2 因为计算机配置千差万别，ADI公司无法保证软件百分之百兼容所有系统。
3 仅适用于1 kΩ器件。
4 数字电位计、VR和RDAC这些术语可以互换使用。
数据手册, Rev. G, 7/08
