说明

+10V至+30V单电源工作
-28V至-10V单负电源工作
±5V至±15V双电源工作
128抽头位置
通用高电压放大器(MAX5437/MAX5439)
低温度系数
- 35ppm/°C (端到端)
- 5ppm/°C (比例)

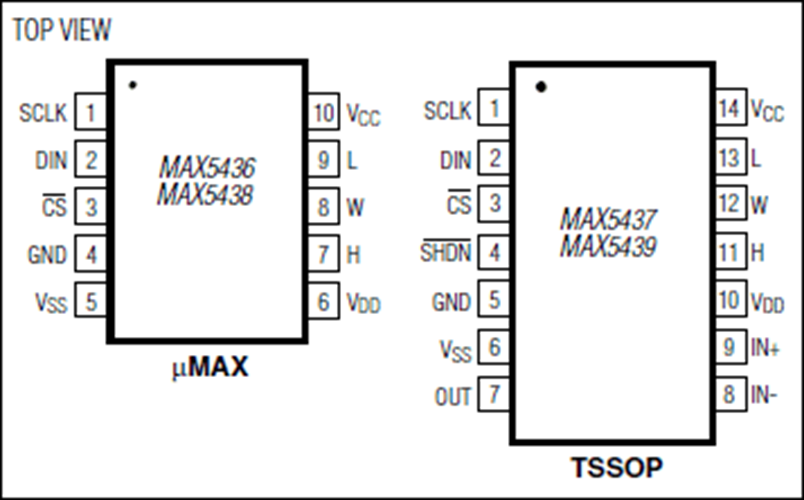

微型引脚封装
- 10引脚µMAX (MAX5436/MAX5438)
- 14引脚TSSOP (MAX5437/MAX5439)
级间无毛刺转换
兼容SPI/QSPI/MICROWIRE的3线串行接口
端到端阻抗50kΩ/100kΩ
上电复位：复位到中间位(第64级)

特性

MAX5436-MAX5439是128级、高电压(±5V至±15V)的数字电位器，尺寸仅有8引脚SO封装的一半。它们与机械电位器具有相同的功能，采用简单的数字接口代替机械调节。数字逻辑由独立的+2.7V至+5.25V供电(V_CC)。电阻串采用模拟电源供电(V_DD和V_SS)，要求V_DD - V_SS大于9V、小于31.5V。这使得使用该芯片的电压范围具有更大的灵活性。模拟电源的范围不仅包括双电源±5V至±15V，还包括单电源，如+10V、+15V、+30V、-30V等等，只要V_DD - V_SS和V_CC - V_SS的范围满足要求。

MAX5437/MAX5439片内包括一个高电压、通用放大器，提供了额外减少板上空间和成本的可能。其它特性包括35ppm/°C的端到端阻抗和5ppm/°C的电阻比例温度系数，3线串行接口兼容于SPI™/QSPI™/MICROWIRE™，上电复位至中间值。

MAX5436/MAX5438提供10引脚µMAX®封装。MAX5437/MAX5439提供14引脚TSSOP封装。保证工作在扩展级温度级范围-40°C至+85°C。
