说明

特性

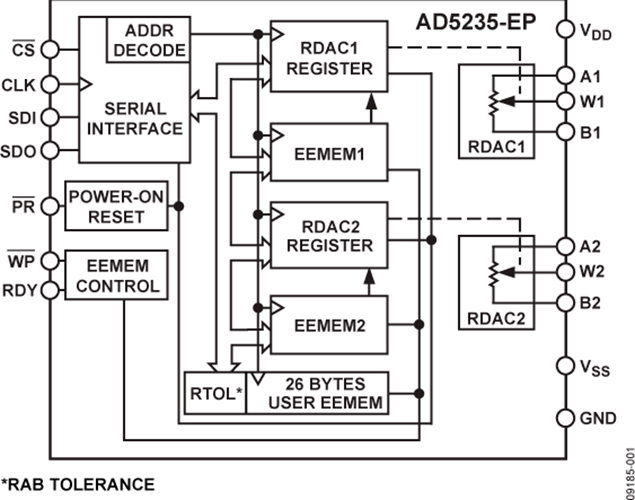

AD5235是一款双通道非易失性存储器¹、数控电位计²，拥有1024阶跃分辨率，保证最大低电阻容差误差为±8%。该器件可实现与机械电位计相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。通过SPI®-兼容串行接口，AD5235具有灵活的编程能力，支持多达16种工作模式和调节模式，其中包括暂存编程、存储器存储和恢复、递增/递减、±6 dB/阶跃对数抽头调整和游标设置回读，同时提供额外的EEMEM¹ ，用于存储用户定义信息，如其他元件的存储器数据、查找表、系统标识信息等。

在暂存编程模式下，可以直接将具体设置编程至RDAC² 寄存器，使其设置W端与A端以及W端与B端之间的电阻。该设置信息可以存储于EEMEM之中，系统加电时会自动恢复至RDAC寄存器。

EEMEM内容可以动态恢复，也可通过外部PR/选通恢复；EEMEM中的内容由一个WP/函数加以保护。为了简化编程，可以利用独立或同步线性步进递增或递减命令来上下移动RDAC游标，一次一步。对于游标设置中的对数±6 dB变化，可以利用左/右位移命令来倍增或减半RDAC游标设置。

AD5235模式化电阻容差存储于EEMEM之中。因此，在回读模式下，主机处理器可得知实际端到端电阻。主机可以通过软件程序执行适当的电阻步进，这样可以简化开环应用以及精密校准和容差匹配应用。

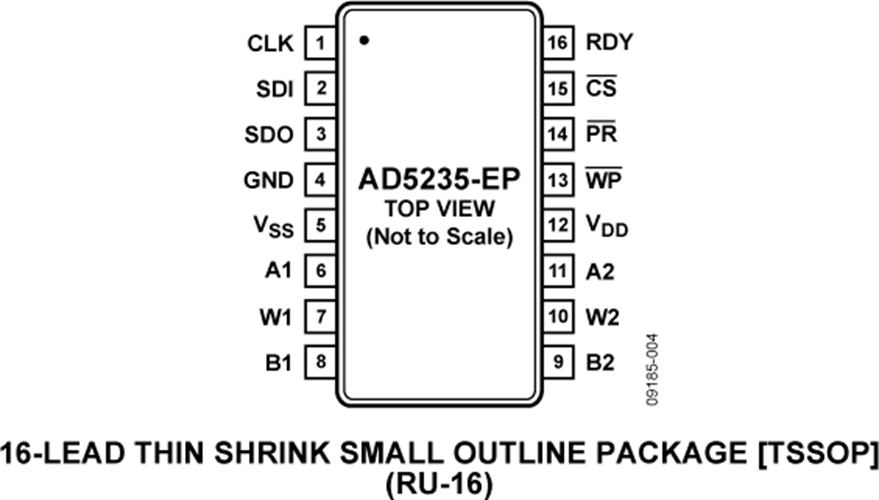

AD5235采用薄型16引脚TSSOP封装。保证工作温度范围为−40°C至+85°C扩展工业温度范围。

应用

• DWDM激光二极管驱动器，光学监控系统
• 机械电位计的替代产品
• 仪器仪表：增益、失调电压调整
• 可编程电压至电流转换
• 可编程滤波器、延迟、时间常数
• 可编程电源
• 低分辨率DAC的替代产品
• 传感器校准
