说明

特性

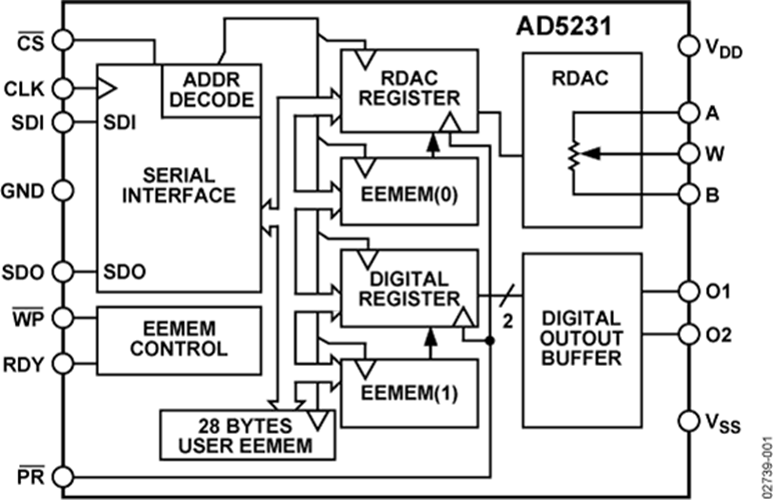

AD5231是一款采用非易失性存储器*的数字控制电位计**，提供1024阶分辨率。它可实现与机械电位计相同的电子调整功能，而且具有增强的分辨率、固态可靠性和遥控能力。该器件功能丰富，可通过一个标准三线式串行接口进行编程，具有16种工作与调整模式，包括便笺式编程、存储器存储与恢复、递增/递减、±6 dB/步对数阶梯式调整、游标设置回读，并额外提供EEMEM用于存储用户自定义信息，如其它器件的存储器数据、查找表或系统识别信息等。

在便笺式编程模式下，可以将特定设置直接写入RDAC寄存器，以设置端子W–A与端子W–B之间的电阻。此设置可以存储在EEMEM中，并在系统上电时自动传输至RDAC寄存器。

EEMEM内容可以动态恢复，或者通过外部PR选通脉冲予以恢复； WP功能则可保护EEMEM内容。为简化编程，可以使用线性步进递增或递减命令上下移动RDAC游标，一次一步。利用±6 dB步进命令可以将RDAC游标设置加倍或减半。

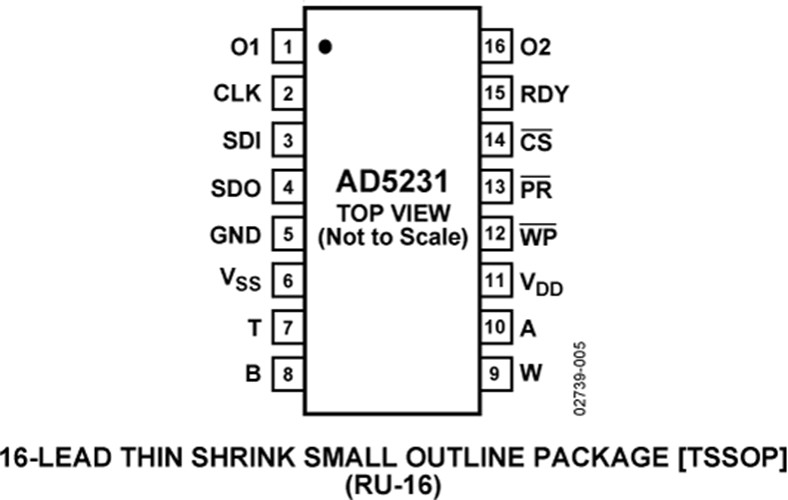

AD5231采用16引脚TSSOP封装，保证工作温度范围为−40°C至+85°C工业温度范围。

应用

*非易失性存储器和EEMEM这些术语可以互换使用。
2**数字电位计和RDAC这些术语可以互换使用。

数据手册, Rev. C, 1/07
