TI德州仪器 MAX5454 产品介绍

2026-04-14 0次

说明

小尺寸封装

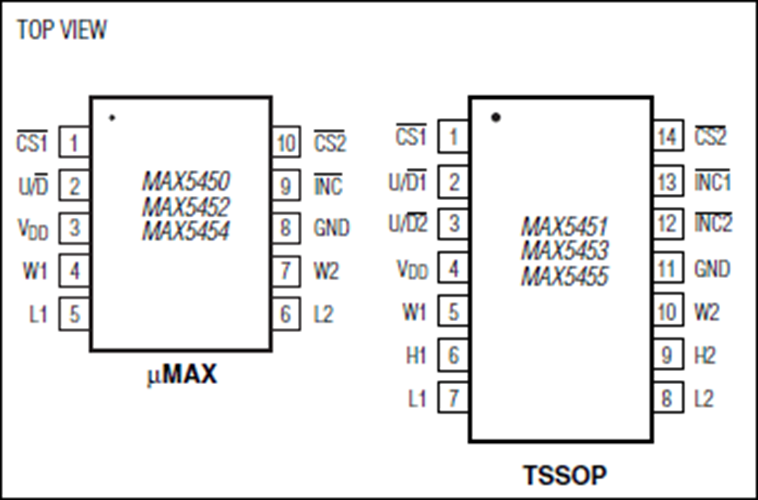

- 10引脚µMAX (MAX5450/MAX5452/MAX5454)
- 14引脚TSSOP (MAX5451/MAX5453/MAX5455)
256个抽头位置
独立的升/降电位计控制(MAX5451/MAX5453/MAX5455)
0.1µA超低电源电流
+2.7V至+5.5V单电源供电
低端到端温度系数：35ppm/°C
上电复位将抽头设置为中间电平（位置127）
电阻抽头之间的无毛刺切换
10kΩ、50kΩ、100kΩ电阻值

特性

MAX5450—MAX5455是一个双通道数字电位计系列，其执行的功能与机械电位计或可变电阻相同。MAX5451/MAX5453/MAX5455有两个3端子电位计，MAX5450/MAX5452/MAX5454有两个2端子可变电阻。MAX5450—MAX5455在+2.7V至+5.5V单电源电压下工作，并具有0.1µA的超低电源电流消耗。这些器件由两个固定电阻组成，每个电阻都有256个数字控制的游标触点。方便的上电复位(POR)功能在上电时将游标设置为中间电平位置，并且易于使用的升/降接口支持在电阻抽头之间进行无毛刺切换。14引脚MAX5451/MAX5453/MAX5455电位计通过六路输入进行控制。10引脚MAX5450/MAX5452/MAX5454可变电阻通过四路输入进行控制。

MAX5450—MAX5455非常适合需要数字控制电阻的应用。提供三种电阻值：10kΩ、50kΩ和100kΩ。MAX5450—MAX5455的端到端电阻温度系数为35ppm/°C，比例温度系数为5ppm/°C，对于需要低温漂移的可调增益电路是适宜之选。

MAX5450—MAX5455采用10引脚µMAX^®和14引脚TSSOP封装。每款器件均支持扩展工业温度范围（-40°C至+85°C）。
