TI德州仪器 MAX5415 产品介绍

2026-04-14 0次

说明

14引脚TSSOP小尺寸封装
256个抽头位置
0.1µA超低电源电流
+2.7V至+5.5V单电源供电
一个封装中集成两个独立电位计
低端到端温度系数：35ppm/°C
低比率温度系数：5ppm/°C
上电复位：游标移动到中间电平（位置128）
电阻抽头之间的无毛刺切换
兼容3线SPI^™接口
10kΩ/50kΩ/100kΩ电阻值

特性

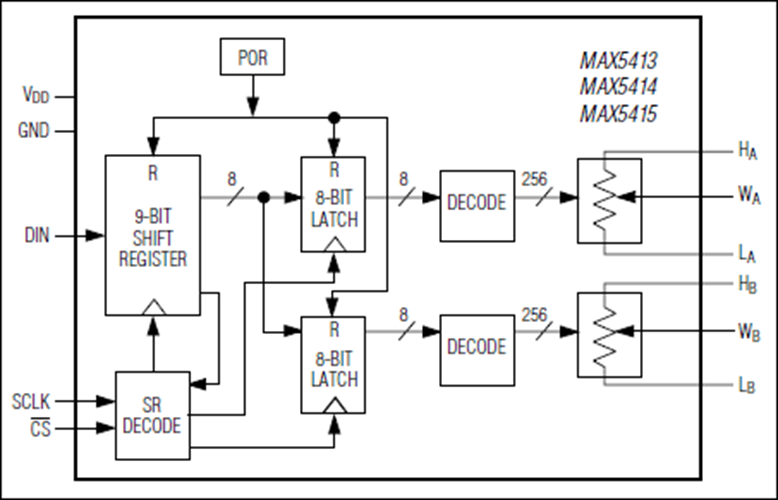

MAX5413/MAX5414/MAX5415是一个双线性抽头数字电位计系列。每款器件都有两个3端子电位计。MAX5413/MAX5414/MAX5415在+2.7V至+5.5V单电源电压下工作，并具有0.1µA的超低电源电流消耗。这些器件还提供电阻抽头之间的无毛刺切换以及方便的上电复位(POR)功能，可在上电时将抽头设置为中间电平位置。每个电位计由一个带有游标触点的固定电阻组成，该触点通过3线串行接口进行数字控制，有256个抽头点。它执行的功能与分立电位计或可变电阻相同。

这些器件非常适合需要数字控制电阻的应用。提供三种电阻值：10kΩ (MAX5413)、50kΩ (MAX5414)和100kΩ (MAX5415)。MAX5413/MAX5414/MAX5415的端到端标称电阻温度系数为35ppm/°C，比率温度系数为5ppm/°C，非常适合需要低温度系数可变电阻的应用，例如可调增益电路配置。

MAX5413/MAX5414/MAX5415采用14引脚TSSOP封装。每款器件均支持扩展工业温度范围（-40°C至+85°C）。
