TI德州仪器 AD5242 产品介绍
2026-04-14
0次
说明
- 256位
- 10 kΩ、100 kΩ、1 MΩ
- 低温度系数：30 ppm/°C
- 内部上电预设为中间电平
- 采用2.7 V至5.5 V单电源供电或±2.7 V双电源供电（交流或双极性工作模式）
- 具有回读功能的I2C兼容接口
- 额外可编程逻辑输出
- 自容式关断特性
- 扩展温度范围：−40°C至+105°C
- 请查阅数据手册，了解更多内容
特性

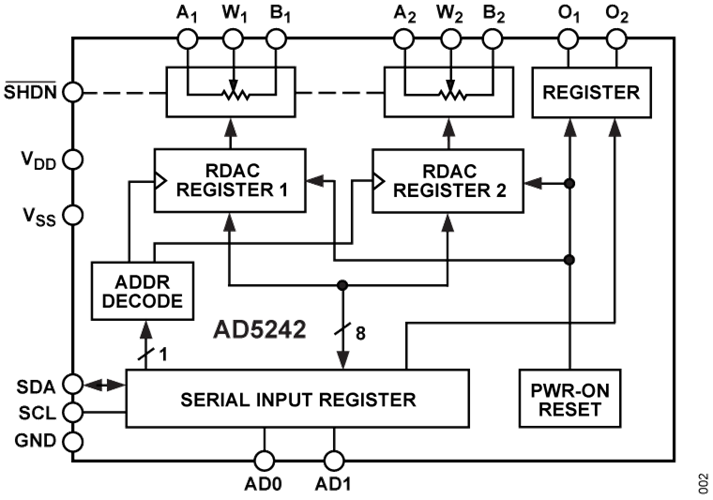

AD5241/AD52421 提供一款单/双通道、256位、数字控制可变电阻(VR)器件。可实现与电位计、调整器或可变电阻相同的电子调整功能。在A端与游标或B端与游标之间，各VR提供一个完全可编程电阻值。对于AD5242，A至B固定端接电阻（10 kΩ、100 kΩ或1 MΩ），具有1%的通道间匹配容差。两款器件的标称温度系数均为30 ppm/°C。
在系统上电时，游标位默认设置为中量程。上电后，VR游标位可通过一个I2C兼容型双线式串行数据接口进行编程设置。两款器件均提供两个额外的可编程逻辑输出，因此用户能够驱动其系统中的数字负载、逻辑门、LED驱动器和模拟开关。

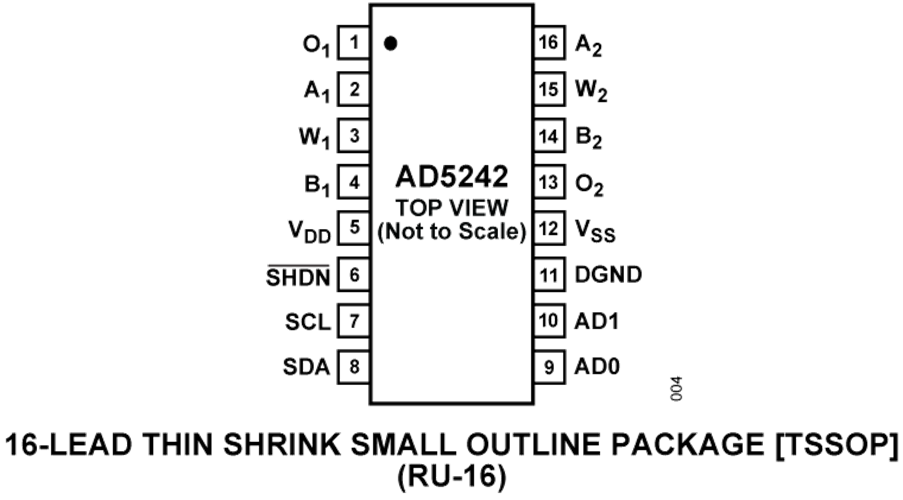

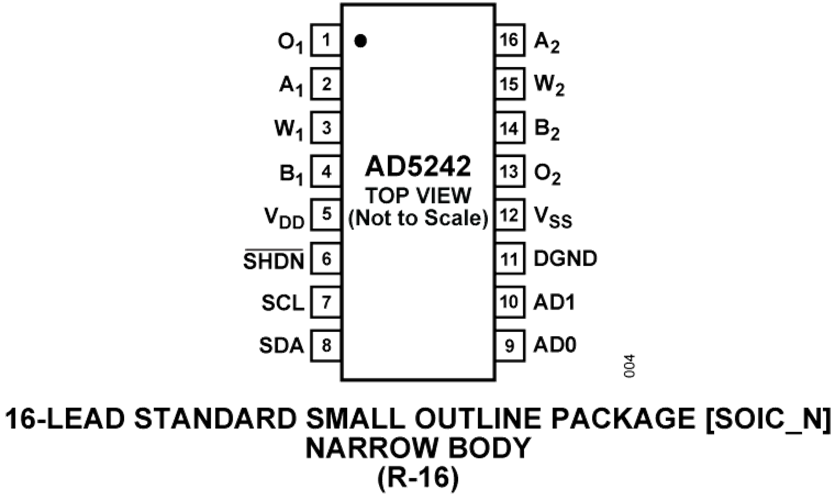

AD5241/AD5242提供表贴、14引脚SOIC和16引脚SOIC封装，对于超紧凑解决方案，提供14引脚TSSOP和16引脚TSSOP封装。所有器件的保证工作温度范围均为-40°C至+105°C扩展温度范围。
应用
- 多媒体、视频、音频
- 通信
- 机械电位计的替代产品
- 仪器仪表：增益、失调电压调整
- 可编程电压至电流转换
- 线路阻抗匹配
1 专利第5,495,245号适用。
