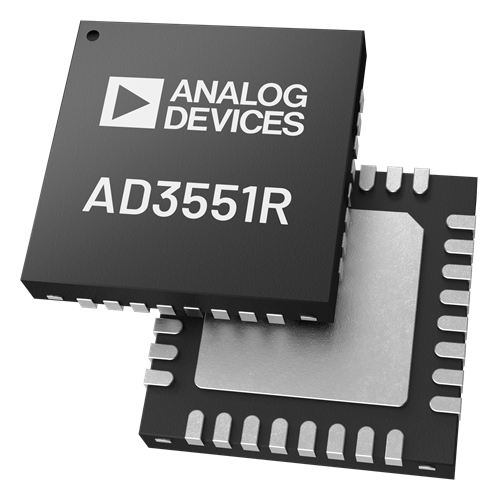

TI德州仪器 AD3551R 产品介绍
2026-04-14
0次
说明
- 16位分辨率
- 快速模式下33 MUPS的单路速率
- 精确模式下22 MUPS的速率
- 小信号建立时间65ns，精确度0.1%
- 大信号建立时间100ns，精确度0.1%
- 超小毛刺：<50 pV×s
- 超低时延5 ns
- 总谐波失真：1 kHz时为−105 dB
- 配置度高的输出电压跨度和失调
- 1.2V和1.8V逻辑电平兼容
- 单频段（经典）、双频段和四频段SPI模式
- 多个误差检测器，包括模拟和数字域
- 2.5V内部电压基准，10 ppm/°C最大温度系数
- 5 mm × 5 mm LFCSP
特性
AD3551R是一款低漂移、单通道、超快速、16位精度、电流输出数模转换器(DAC)，可在多个电压范围内配置。AD3551R采用2.5V固定基准电压源。
每个DAC包含3个漂移补偿反馈电阻，用于调节输出电压所需的外部跨阻放大器（TIA）。失调和增益调整寄存器允许生成多个输出范围，如0V至2.5V、0V至5V、0V至10V、-5V至+5V和-10V至+10V，以及具有完整16位分辨率的自定义中间范围。
DAC可在快速模式下运行以实现更高速度，或在精确模式下运行以实现更高精度。
串行外设接口(SPI)可配置为四通道SPI模式、双通道SPI模式、具有单倍数据速率(SDR)或双倍数据速率(DDR)的单通道SPI（经典SPI）模式，逻辑电平为1.2V至1.8V。
AD3551R的额定温度范围为–40°C至+105°C扩展工业级温度范围）。
应用
- 仪器仪表
- HIL
- 过程控制设备
- 医疗设备
- 自动测试设备
- 数据采集系统
- 可编程电压源
- 光通信
参数
类型 | 描述 |
仪器仪表和测量 | 自动化测试设备 |
