TI德州仪器 AD3542R 产品介绍
2026-04-14
0次
说明
- 16位分辨率
- 16 MUPS单通道速率（快速模式下）
- 11 MUPS单通道速率（精密模式下）
- 小信号建立时间：78 ns，0.1%精度
- 大信号建立时间：100 ns，0.1%精度
- 小毛刺：<50 pV×s
- 超低延迟：5 ns
- THD：-105 dB（1 kHz时）
- 高度可配置的输出电压范围和失调
- 兼容1.2 V和1.8 V逻辑电平
- 单通道（经典）和双通道SPI模式
- 多个误差检测器，包括模拟和数字域
- 2.5 V内部基准电压源，10 ppm/℃最大温度系数

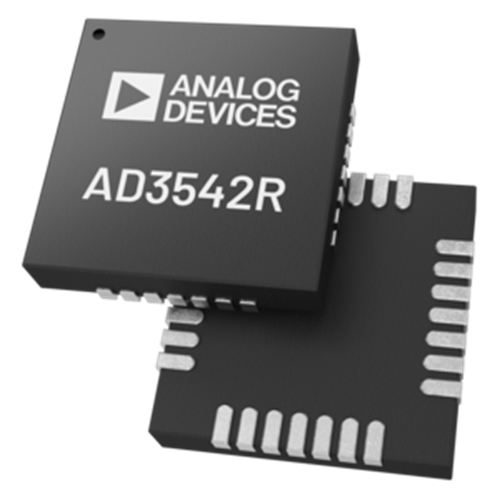

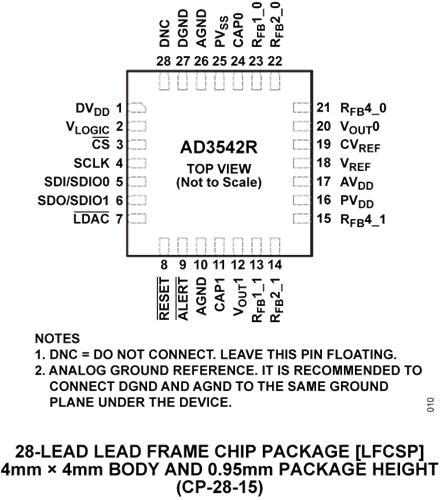

- 小型封装：4 mm × 4 mm LFCSP
特性

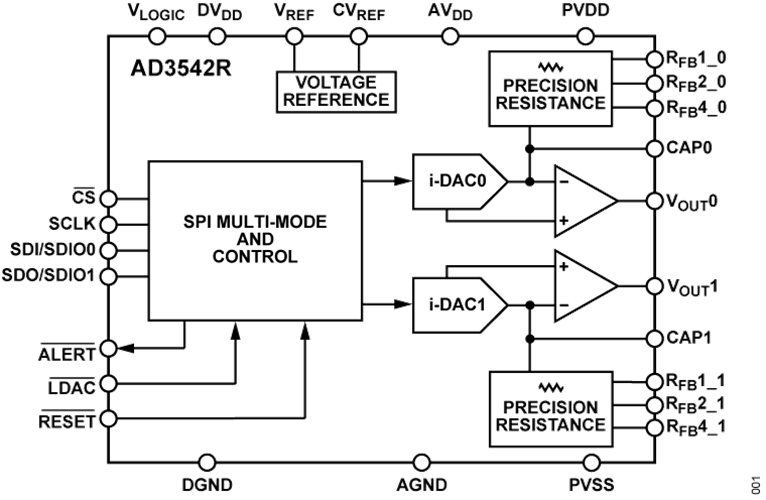

AD3542R是一款低漂移、双通道、超快速、16位精度、电压输出数模转换器(DAC)，可在多个电压范围内配置。AD3542R采用2.5V固定基准电压源。
该器件包含3个漂移补偿反馈电阻器，用于调节输出电压的内部跨阻放大器(TIA)。失调和增益调整寄存器允许生成多个输出范围，如0V至2.5V、0V至5V、0V至10V、-5V至+5V和-2.5 V至+7.5 V。
DAC可在快速模式下运行以实现最高速度，或在精确模式下运行以实现最高精度。
串行外设接口(SPI)可配置为单通道SPI（经典SPI）模式、双通道SPI模式、具有单倍数据速率(SDR)或双倍数据速率(DDR)的同步双通道SPI模式，逻辑电平为1.2V至1.8V。
为提高器件鲁棒性，可使能循环冗余检验（CRC）。还集成了多个错误校验器，以检测VREF故障或存储器映射损坏。
AD3542R的额定温度范围为-40°C至+105°C扩展工业温度范围。
应用
- 仪器仪表
- 硬件在环
- 过程控制设备
- 医疗设备
- 自动测试设备
- 数据采集系统
- 可编程电压源
- 光通信
参数
类型 | 描述 |
仪器仪表和测量 | 数字孪生 |
