MAX5855是一颗高性能插值和调制、16位、4.9Gsps RF DAC，可直接合成高达1000MHz瞬时带宽，覆盖从直流到超过2.45GHz的范围。器件优化用于有线接入和数字视频广播应用，满足广泛的无线电发射机和调制器的频谱辐射要求，包括DOCSIS 3.1/3.0、DVB-C/C2、DVB-T2、DVB-S2X、ISDB-T和EPoC。

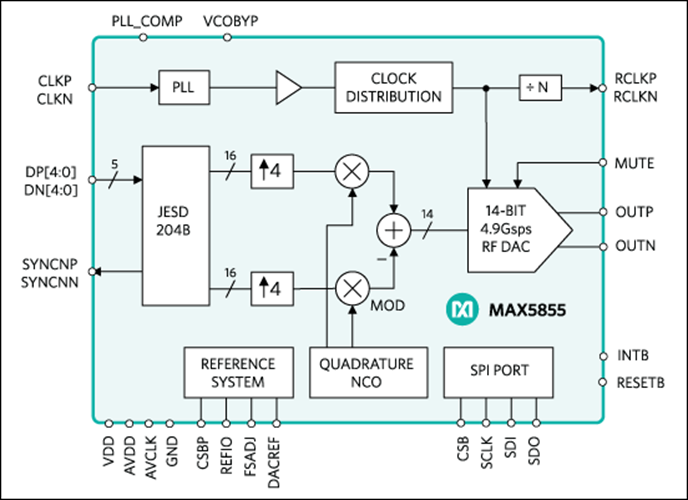

器件集成多个插值滤波器、一个数字正交调制器、一个数控振荡器(NCO)、时钟倍频PLL+VCO，以及一个14位RF DAC核。4倍线性相位插值滤波器可简化重构滤波，同时增强通带的动态性能，以及降低从FPGA输入数据的带宽要求。NCO支持对输入基带信号进行完全敏捷调制，实现直接RF合成。

MAX5855输入接口支持16位输入数据，采用5通道JESD204B SerDes数据输入接口，该接口兼容Subclass-0，工作在9.8304Gbps数据率。

MAX5855时钟输入具有灵活的接口，支持245.75MHz、491.52MHz或983.04MHz的差分正弦波或方波参考输入时钟信号。时钟倍频PLL和VCO在内部利用参考时钟产生4.9152GHz采样时钟。器件提供分频的基准时钟输出，确保数据源与DAC同步。

集成RF DAC采用差分电流驱动架构，包括差分50Ω内部端接电阻，可在50Ω外部负载上产生3dBm满幅输出信号电平。器件采用1.0V和1.8V电源供电，工作在4.9Gsps时的功耗为2.7W。器件采用紧凑的144引脚、10mm x 10mm、FCCSP封装，工作在扩展工业级温度范围(-40°C至+85°C)。

应用

• 数字视频广播调制器
• DOCSIS 3.1/3.0 Remote PHY和CCAP
• DVB-C/C2/DVB-T2/DVB-S2X/ISDB-T
• 同轴电缆以太网PON (EPoC)
• 仪表
• 点对点无线通信
