TI德州仪器 AD9171 产品介绍
2026-04-14
0次
说明
- 支持单频段无线应用
- 每个 RF DAC 具有 1 个复数数据输入通道
- 每个输入通道的最大复数输入数据速率达 516 MSPS
- 每个输入通道具有 1 个独立的 NCO
- 专有低杂散与失真设计
- 双音 IMD =-83 dBc（1.8 GHz，−7 dBFS/RF输出信号音）
- SFDR < −80 dBc（1.8 GHz，-7 dBFS RF输出）
- 灵活的 8 通道、15.4 Gbps JESD204B接口
- 支持单频段用例
- 支持适用于更大数据吞吐量的12位高密度模式
- 多芯片同步
- 支持 JESD204B 子类 1
- 可选插值滤波器，实现完整的输入数据速率
- 2×、3×、4× 和 6× 可配置的数据通道插值
- 6× 和 8× 可配置的最终插值
- 最终48位NCO可在DAC速率下工作，支持高达3.1 GHz的频率合成
- 发射使能功能可进一步省电，实现下游电路保护
- 高性能、低噪声锁相环(PLL)时钟倍频器
- 支持 6.2 GSPS DAC 更新速率
- 具有可选分频比的观察 ADC 时钟驱动器
- 低功耗
- 1.45 W (6 GSPS)，单通道模式

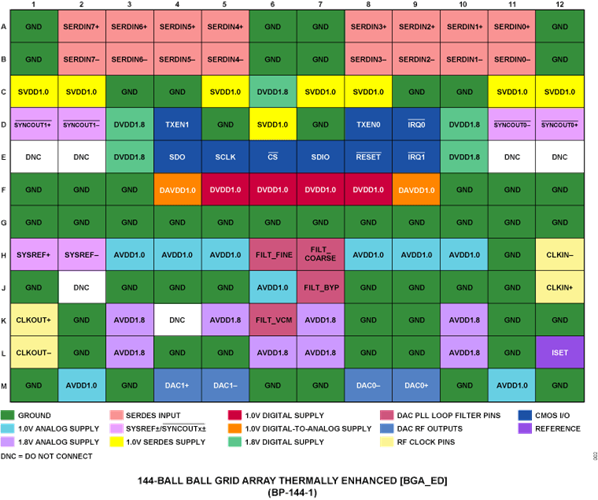

- 10 mm × 10 mm、144引脚BGA_ED封装，带金属增强型热盖，0.80 mm间距
特性
AD9171是一款高性能、双通道、16位数模转换器(DAC)，支持高达6.2 GSPS的DAC采样速率。该器件具有8通道、15.4 Gbps JESD204B数据输入端口、高性能片内DAC时钟倍频器和数字信号处理功能，适合单频段直接至射频(RF)无线应用。
AD9171的每个RF DAC具有一个复数数据输入通道。每个数据输入通道包括可配置增益级、插值滤波器和通道数控振荡器(NCO)，方便灵活的频率规划。该器件每输入通道支持高达516 MSPS的复数数据速率。
AD9171采用144引脚BGA_ED封装。
产品聚焦
- 每个RF DAC支持一个复数数据输入通道，提供513 MSPS（具有12位分辨率选项）和516 MSPS（具有16位分辨率选项）的最大复数输入数据速率。每个输入通道有一个独立的NCO。
- 低功耗双通道转换器可以降低高带宽和多通道应用中所需的功耗量。
应用
- 无线通信基础设施
- 单频段基站无线电
- 仪器仪表、自动测试设备 (ATE)
参数
类型 | 描述 |
通信 | 无线基础设施 |
航空航天和防务 | 电子监控和对抗 |
仪器仪表和测量 | 信号发生器（通过射频传输音频） |
