TI德州仪器 AD9173 产品介绍
2026-04-14
0次
说明
- 支持多频段无线应用
- 每个RF DAC具有3个可旁路、复数数据输入通道
- 每输入通道最大复数输入数据速率：1.54 GSPS
- 每个输入通道具有 1 个独立的 NCO
- 专有低杂散和失真设计
- 双音IMD = -83 dBc（1.8 GHz，−7 dBFS/RF输出信号音）
- SFDR < −80 dBc（1.8 GHz，-7 dBFS RF输出）
- 灵活的8通道、15.4 Gbps JESD204B接口
- 支持单频段和多频段用例
- 支持适用于更大数据吞吐量的12位高密度模式
- 多芯片同步
- 支持 JESD204B 子类 1
- 可选插值滤波器，实现完整的输入数据速率
- 1×、2×、3×、4×、6× 和 8× 可配置数据通道插值
- 1×、2×、4×、6×、8× 和 12× 可配置最终插值
- 最终的 48 位 NCO，以 DAC 速率运行，可支持高达 6 GHz 的频率合成
- 发射使能功能可进一步省电，实现下游电路保护
- 高性能、低噪声锁相环(PLL)时钟倍频器
- 支持 12.6 GSPS DAC 更新速率
- 具有可选分频比的观测 ADC 时钟驱动器
- 低功耗
- 2.55 W (12 GSPS)，双通道模式

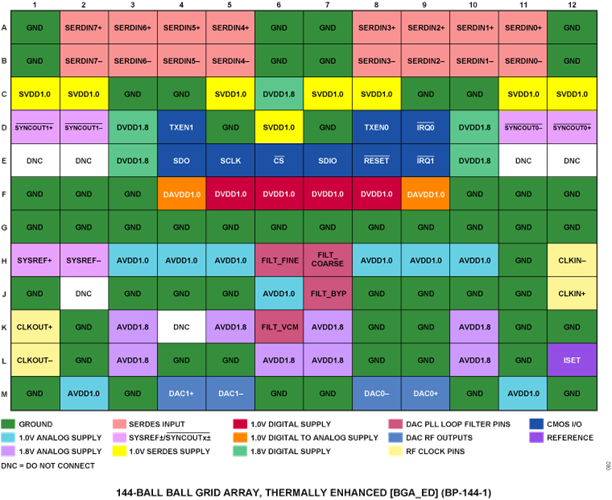

- 10 mm × 10 mm、144引脚BGA_ED封装，带金属增强型热盖，0.80 mm间距
特性
AD9173是一款高性能、双通道、16位数模转换器(DAC)，支持高达12.6 GSPS的DAC采样速率。该器件具有8通道、15.4 Gbps JESD204B数据输入端口、高性能片内DAC时钟倍频器和数字信号处理功能，适合单频段和多频段直接至射频(RF)无线应用。
AD9173的每个RF DAC具有三个可旁路复数数据输入通道。每个数据输入通道包括可配置增益级、插值滤波器和通道数控振荡器(NCO)，方便灵活的多频段频率规划。该器件每输入通道支持高达1.54 GSPS的复数数据速率，能够在高达1.54 GSPS的最大复数数据速率下聚合多个复数输入数据流。此外，AD9173支持旁路通道选择器的超宽带宽模式，提供高达3.08 GSPS（具有11位分辨率，采用16位串行器/解串器(SERDES)打包）和3.4 GSPS（具有11位分辨率，采用12位SERDES打包）的最大数据速率。
AD9173采用144引脚BGA_ED封装。
应用
- 无线通信基础设施
- 多频段基站无线电
- 微波/E频段回程系统
- 仪器仪表、自动测试设备(ATE)
产品特色
- 支持单频段和多频段无线应用，每个RF DAC具有三个可旁路复数数据输入通道，提供1.54 GSPS（具有11位分辨率）和1.23 GSPS（具有16位分辨率）的最大复数输入数据速率。每个输入通道具有一个独立的NCO。
- 超宽带宽通道旁路模式支持高达3.08 GSPS（具有11位分辨率，采用16位SERDES打包）和3.4 GSPS（具有11位分辨率，采用12位SERDES打包）的数据速率。
- 低功耗双通道转换器可以降低高带宽和多通道应用中所需的功耗量。
参数
类型 | 描述 |
通信 | 无线基础设施 |
航空航天和防务 | 电子监控和对抗 |
仪器仪表和测量 | 信号发生器（通过射频传输音频） |
