说明

特性

MAX5869是一颗高性能插值和调制16位的5.9Gsps RF DAC，它可直接合成高达600MHz瞬时带宽，覆盖从直流到2.8GHz多的范围。器件针对于有线数字视频广播而设计，频谱遮罩满足广泛的通信标准要求，包括DVB-T、DVB-T2、DVB-C2、DVB-S2、DVB-S2X、 ISDB-T、EPoC和DOCSIS 3.0/3.1。

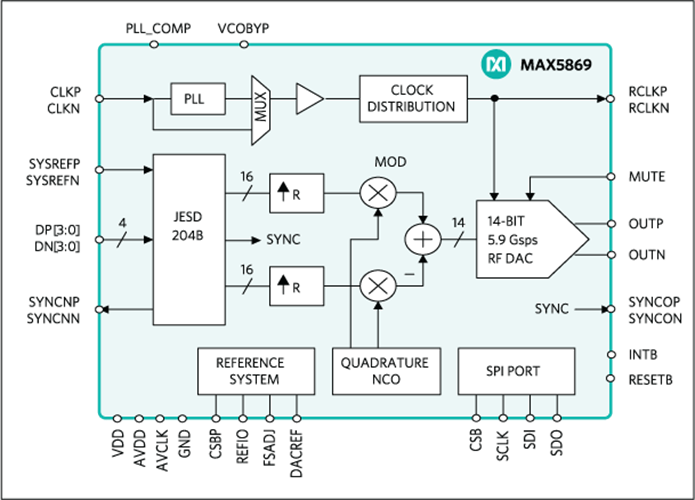

器件集成了多个插值滤波器、一个数字正交调制器、一个数控振荡器(NCO)、时钟倍频器PLL+VCO，以及一个14位的RF DAC核。用户可配置 5x、6x、6.67x、8x、10x、12x、13.33x、16x、20x或24x，线性相位插值滤波器简化重构滤波，同时增强了带通的动态性能，以及降低了从FPGA/ASIC输入数据带宽的要求。NCO支持对输入基带信号进行完全敏捷调制，实现直接RF合成。

MAX5869支持16位输入数据，采用四通道的JESD204B SerDes数据输入接口，兼容Subclass-0和Subclass-1。接口可配置为1、2或4路通道，支持高达10Gbps每通道的数据率，可灵活优化I/O的数量和速率。

MAX5869时钟输入具有灵活的时钟接口，支持差分正弦波或方波输入的时钟信号。旁路的时钟倍频PLL和VCO可用于产生高频采样时钟。器件输出一个分频的基准时钟，确保系统时钟与DAC时钟的同步。此外，多个器件可采用JESD204B Subclass-1实现同步。

MAX5869采用差分电流驱动架构，50Ω负载时可产生0dBm满幅输出信号。器件采用1.8V和1.0V电源供电，4.9Gsps时的功耗为2.5W。器件144引脚，仅奏性10mm x 10mm FCCSP封装，并且满足扩展工业级温度范围(-40°C至+85°C)。

应用

• 数字视频广播：
  DVB-T/DVB-T2/ISDB-T调制器，
  DVB-C2/DVB-S2/DVB-S2X调制器
• 下行DOCSIS CMTS调制器
• 同轴电缆以太网PON (EPoC)
