TI德州仪器 AD9136 产品介绍
2026-04-14
0次
说明
- 支持的输入数据速率大于2 GSPS
- 专有低杂散与失真设计
SFDR = 82 dBc（直流中频，−9 dBFS）
灵活的8通道JESD204B接口 - 多芯片同步
固定延迟
数据发生器延迟补偿 - 可选1x、2x、4x、8x插值滤波器
低功耗架构
- 发射使能功能可进一步省电，实现输出状态的瞬时控制
- 高性能、低噪声锁相环(PLL)时钟倍频器
- 数字反sinc滤波器
- 低功耗： 1.42 W（1.6 GSPS，全部工作条件）
- 88引脚LFCSP（带裸露焊盘）
特性

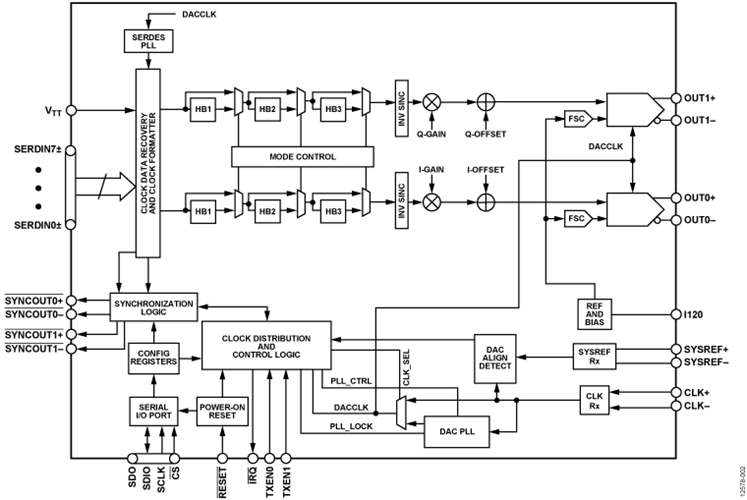

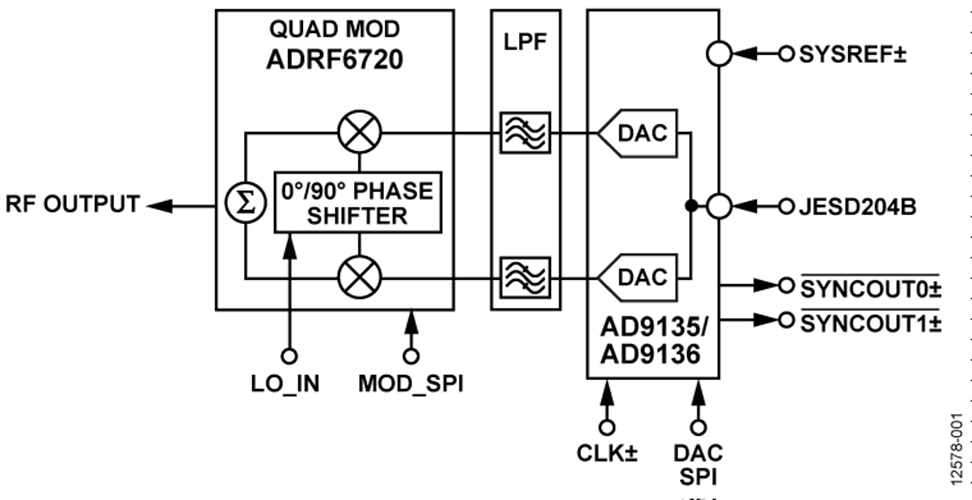

AD9136是一款双通道、16位、高动态范围数模转换器(DAC)，提供2800 MSPS最高采样速率，可以在极宽的带宽内产生多载波。 DAC输出经过优化，可以与ADI公司的ADRF6720和ADRF670x模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。 满量程输出电流可以在13.9 mA至27.0 mA典型范围内进行编程。 AD9136提供88引脚LFCSP封装。
产品特色
- 高于2 GHz的超宽复杂信号带宽，支持新兴的宽带和多频带无线应用。
- 先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。
- JESD204B子类1支持简化软件和硬件设计中的多芯片同步。
- 对于具有串行器/解串器(SERDES) JESD204B 8通道接口的数据接口宽度，引脚更少。
- 可编程发射使能功能实现了功耗与唤醒时间之间的设计平衡。
- 小型封装，尺寸为12 mm x 12 mm。
- 无线通信
3G/4G W-CDMA基站
宽带中继器
软件定义无线电 - 宽带通信
点对点
本地多点分配服务(LMDS)，以及
多通道多点分配服务(MMDS) - 发射分集、多路输入/多路输出(MIMO)
- 仪器仪表
- 自动测试设备
参数
类型 | 描述 |
通信 | 无线基础设施 |
航空航天和防务 | 航空航天和防务雷达系统 |
