TI德州仪器 AD9142A 产品介绍
2026-04-14
0次
说明
- 支持输入数据速率高达 575 MHz
- 极小的固有延迟差异: < 2 个 DAC 时钟周期
- 专有低杂散与失真设计
- 6载波GSM ACLR = 79 dBc(200 MHz IF时)
- SFDR > 85 dBc(带宽= 300 MHz,ZIF时)
- 灵活的 16 位 LVDS 接口
- 支持字和字节加载
- 数据接口 DLL
- 采样错误检测和奇偶校验
- 多芯片同步
- 固定延迟和数据发生器延迟补偿
- 可选的 2×、4×、8× 插值滤波器
- 低功耗架构
- fS/4 省电粗调混频器
- 输入信号功率检测
- 用于保护下游模拟电路的紧急制动功能
- FIFO误差检测
- 片上数字控制振荡器允许载波放置在 DAC 奈奎斯特带宽内的任何位置
- 发射使能功能,可额外省电
- 高性能、低噪声 PLL 时钟倍频器
- 用于边带抑制的数字增益和相位调整
- 数字逆正弦滤波器
- 低功耗:1.6 GSPS 时为 1.8 W,1.25 GSPS 时为 1.5 W,全工作条件

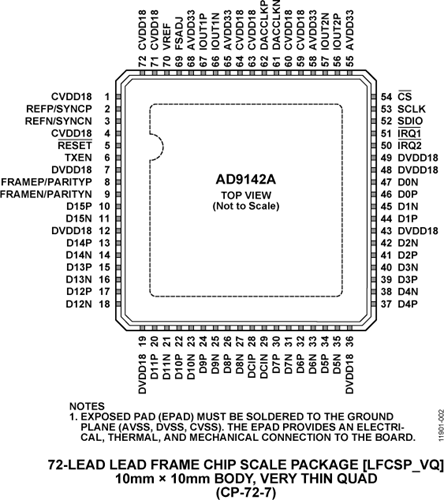

- 72 引脚 LFCSP
特性

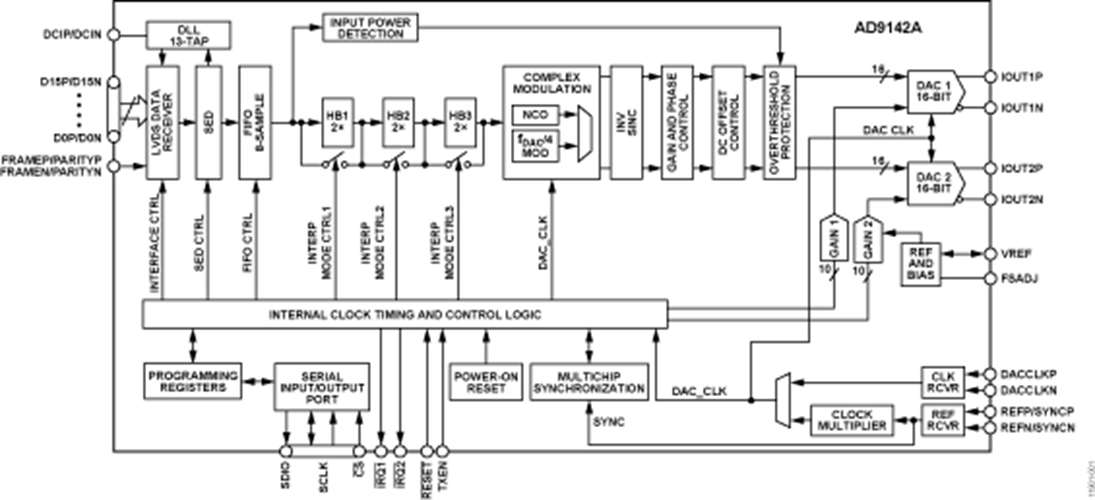

AD9142A是一款双通道、16位、高动态范围数模转换器(DAC),提供1600 MSPS采样速率,可以产生最高达奈奎斯特频率的多载波。AD9142A TxDAC+ 具有针对直接变频传输应用进行优化的特性,包括复数数字调制、输入信号功率检测以及增益、相位与失调补偿。DAC输出经过优化,可以与模拟正交调制器无缝接口,例如ADI公司的ADL537x F-MOD系列和ADRF670x系列调制器。3线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在9 mA至33 mA范围内进行编程。AD9142A提供72引脚LFCSP封装。
产品特色
- 宽信号带宽(BW)支持新兴的宽带和多频带无线应用。
- 先进的低杂散与失真设计技术,从基带到高中频的宽带信号可以实现高质量合成。
- 固有延迟差异极小,简化了系统中的软硬件设计。大多数应用可以实现轻松的多芯片同步。
- 新的低功耗架构将功效(mW/MHz/通道)提高30%。
- 输入信号功率和FIFO误差检测简化了下游模拟电路保护设计。
- 可编程发射使能功能实现了功耗与唤醒时间之间的设计平衡。
应用
- 无线通信: 3G/4G 和 MC-GSM 基站、
宽带中继器、软件定义无线电 - 宽带通信: 点对点、LMDS/MMDS
- 发射分集/MIMO
- 仪器仪表
- 自动测试设备
参数
类型 | 描述 |
通信 | 无线基础设施 |
仪器仪表和测量 | 通信测试设备 |
航空航天和防务 | 航空航天和防务雷达系统 |
