TI德州仪器 AD9139 产品介绍
2026-04-14
0次
说明
- 可选1倍或2倍插值滤波器
- 支持的输入信号带宽高达575 MHz。
- 较小的固有延迟差异： <2个DAC时钟周期
- 专有低杂散与失真设计
- 6载波GSM ACLR = 79 dBc（200 MHz IF时）
- SFDR > 85 dBc（带宽= 300 MHz，ZIF时）
- 灵活的16位LVDS接口
- 支持字和字节加载
- 多芯片同步
- 固定延迟和数据发生器延迟补偿
- FIFO简化系统时序，提供错误检测
- 高性能、低噪声锁相环(PLL)时钟倍频器
- 数字反sinc滤波器
- 低功耗：700 mW (1230 MSPS)

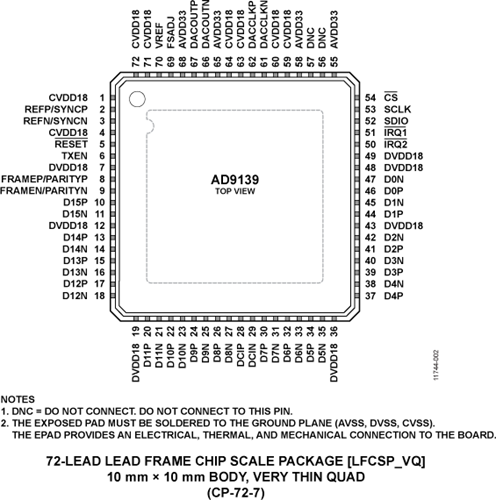

- 72引脚LFCSP封装
特性
AD9139是一款16位、高动态范围数模转换器(DAC)，提供1600 MSPS高更新速率，可以产生高达奈奎斯特频率的多载波。 AD9139 TxDAC+®的特性针对宽带通信应用而优化，集成1倍和2倍插值、基于DLL的高速接口、采样错误检测以及奇偶校验。 3线式串行端口接口允许对许多内部参数进行编程和回读。 满量程输出电流可以在9 mA至33 mA范围内进行编程。 AD9139提供72引脚LFCSP封装。
产品特色
- 输入信号带宽可达575 MHz。
- 先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。
- 固有延迟差异较小，简化了系统中的软硬件设计。大多数应用可以实现轻松的多芯片同步。
- 低功耗架构提升功效。
应用
- 无线通信： 3G/4G和MC-GSM基站、宽带中继器、软件定义无线电
- 宽带通信： 点对点、LMDS/MMDS
- 发射分集/MIMO
- 仪器仪表
- 自动测试设备
参数
类型 | 描述 |
航空航天和防务 | 航空航天和防务雷达系统 |
