说明

特性

MAX5868是一款高性能、16位、5Gsps、内插和调制RF DAC，可直接合成DC至2GHz以上频率高达500MHz的瞬时带宽。该器件针对有线和数字视频广播应用进行了优化，满足EPoC、DVB-T、DVB-T2、DVB-C2、ISDB-T和DOCSIS 3.0/3.1等一系列通信标准的频谱屏蔽要求。

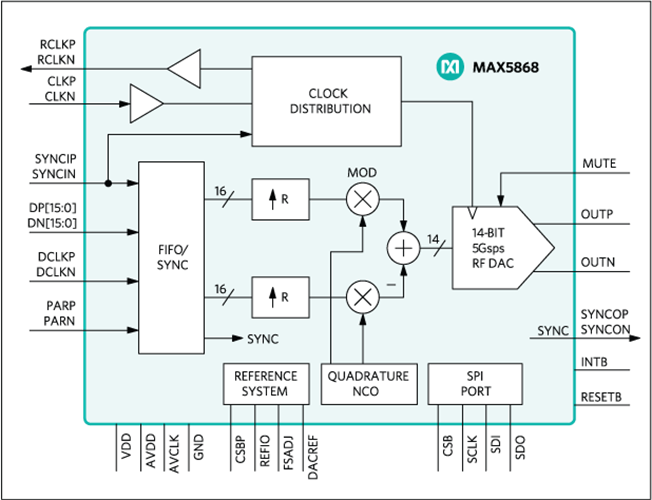

该器件集成了插值滤波器、数字正交调制器、数控振荡器(NCO)和14位RF DAC内核。4x、5x、6x、8x、10x、12x、16x、20x或24x线性相位插值滤波器由用户进行配置，可降低FPGA/ASIC所需的输入数据带宽。NCO支持对输入基带信号进行全捷变调制，以实现直接RF合成。

MAX5868包括一个源同步16位并行LVDS数据输入接口。输入基带I和Q信号在单个并行输入端口上时间交错，配置为双倍数据速率时钟，高达1240Gwps（I和Q各为620Mwps）。该器件支持字（16位）、字节（8位）或半字节（4位）模式的数据。输入数据与数据提供的数据时钟对齐。输入FIFO将输入接口的时序与DAC更新时钟域分离。此外，可利用奇偶校验输入和奇偶校验标志中断输出确保数据完整性。

MAX5868时钟输入具有灵活的时钟接口，接受差分正弦波或方波输入时钟信号。该器件输出分频参考时钟，确保与驱动其输入端口的FPGA/ASIC同步。此外，还提供专用输入和输出信号以同步多个器件。

MAX5868采用差分电流导引架构，可在50Ω负载下产生0dBm满量程输出信号电平。该器件采用1.8V和1.0V电源供电，5Gsps下功耗为1.5W。该器件采用紧凑型144引脚CSBGA封装，额定温度范围为-40°C至+85°C扩展温度范围。

应用

• 数字视频广播
• 下行DOCSIS CMTS调制器
• DVB-T/DVB-T2/DVB-C2/ISDB-T调制器
• 同轴电缆以太网PON (EPoC)
