说明

特性

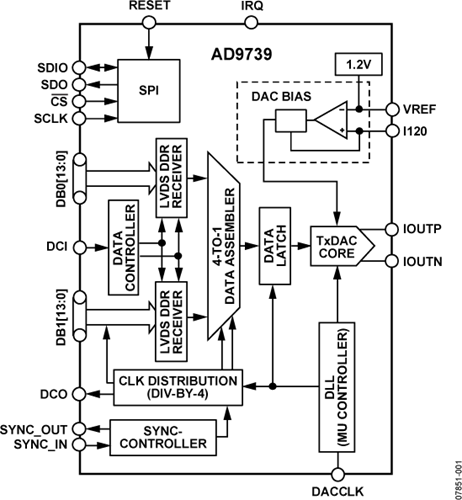

AD9739是一款14位、2.5 GSPS高性能RF数模转换器(DAC)，能够合成直流至3.0 GHz的宽带信号。其DAC内核采用四通道开关架构，通过业界较领先的直接RF频率合成功能实现出色的低失真性能。在基带模式下支持高达奈奎斯特频率的多载波生成，在混频模式下支持第二和第三奈奎斯特区域的多载波生成。输出电流可以在8.66 mA至31.66 mA范围内编程。

内置片内控制器简化系统集成。双端口源同步LVDS接口简化了与现有FGPA/ASIC技术的数字接口。片内控制器用于管理外部和内部时钟域随温度而发生的变化，以确保主机与DAC内核间的可靠数据传输。利用片内同步控制器可实现多芯片同步。此外还提供一个串行外设接口(SPI)，用于器件配置和状态寄存器回读。

AD9739采用0.18 μm CMOS工艺制造，并采用1.8 V和3.3 V电源供电。该器件提供160引脚芯片级球栅阵列封装，封装寄生效应很低。

产品特色

1. 能合成第一或第二奈奎斯特区内的高质量宽带信号，带宽最高可达1.25 GHz。
2. 独特的四通道开关DAC架构，提供出色的交流线性度性能，同时支持混频模式操作。
3. 双端口、双倍数据速率、LVDS接口，支持2500 MSPS的最大转换速率。
4. 通过片内控制器管理外部和内部时钟域偏斜。
5. 多芯片同步能力。
6. 8.66 mA至31.66 mA范围的可编程差分电流输出。

应用

• 宽带通信系统
• 军用干扰发射器
• 仪器仪表、自动测试设备
• 雷达、航空电子
