TI德州仪器 AD9789 产品介绍
2026-04-14
0次
说明
- DOCSIS 3.0性能：4个QAM载波
- 整个频段范围（47 MHz至1 GHz）内的ACLR：
- −75 dBc（fOUT= 200 MHz时）
- -72 dBc（fOUT= 800 MHz时，噪声）
- -67 dBc（fOUT= 800 MHz时，谐波）
- 非均衡MER = 42 dB
- 整个频段范围（47 MHz至1 GHz）内的ACLR：
- 片内及旁路特性
- 内置SRRC滤波器的4个QAM编码器、16倍至512倍插值、速率转换器和调制器
- 灵活的数据接口：4位、8位、16位或32位宽，具有奇偶校验功能
- 电源：1.6 W（IFS= 20 mA，fDAC= 2.4 GHz，LVDS接口）
- 支持直接至RF合成，并提供fS混频模式
- 支持内置自测(BIST)功能
- 输入连接性检测
- 内部随机数据发生器
特性

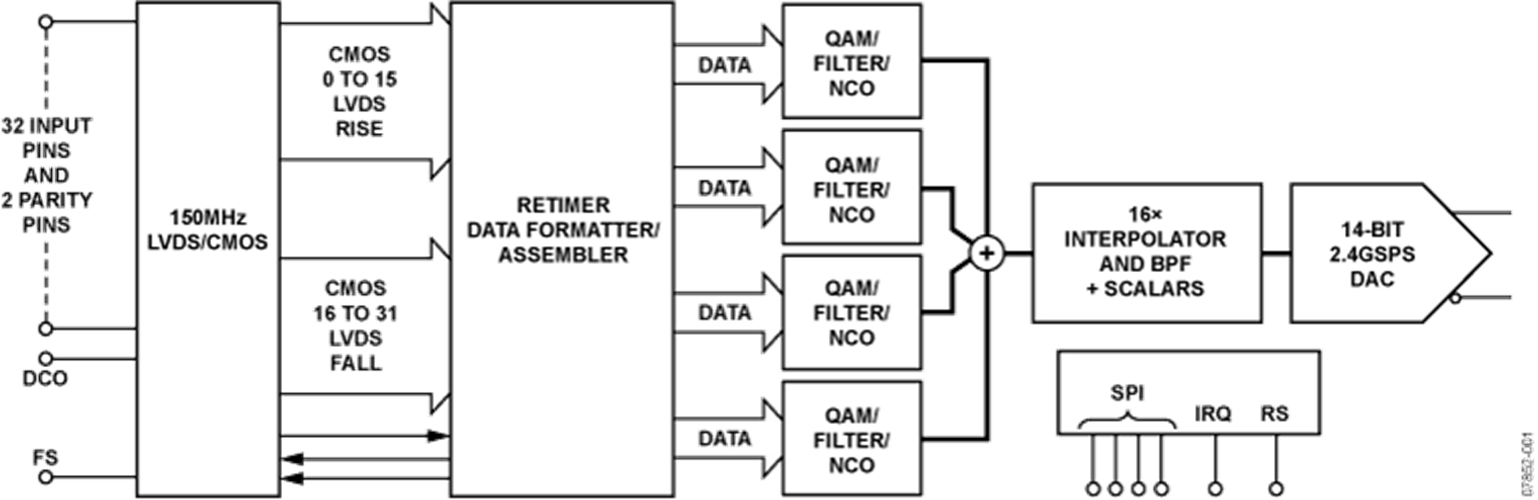

AD9789是一款灵活的高性能、2400 MSPS、14位RF数模转换器(DAC)，其中整合了QAM编码器、插值器和上变频器。灵活的数字接口可以接受多达四个通道的复数数据。QAM编码器支持的星座维数为16、32、64、128和256，SRRC滤波器系数适合所有标准。
片内速率转换器通过固定DAC时钟支持各种波特率。数字上变频器可以在0至0.5 × fDAC范围内设置信道。因此可以在DC至fDAC范围内的任何位置合成四个相邻信道。
AD9789内置一个串行外设接口(SPI)，用于器件配置和状态寄存器回读。灵活的数字接口可以配置为4位、8位、16位和32位的数据总线宽度。并且可以接受实数或复数数据。
AD9789采用1.5 V、1.8 V和3.3 V电源供电，总功耗为1.6 W。它提供164引脚芯片级球栅阵列封装，热阻抗和封装寄生效应均很低。没有特别的上电时序要求。时钟接收器采用静音上电，以免产生启动噪声。
产品聚焦
- 单个模块中包含高度集成的可配置QAM映射器、插值器和上变频器，可直接合成1至4个DOCSIS或DVB-C兼容信道。
- 利用低噪声和交调失真(IMD)性能，高达1 GHz信号可实现高质量合成。
- 灵活的数据接口支持LVDS或CMOS输入数据，前者可改善SFDR，后者则适用于要求较宽松的应用。
- 接口可在4位半字节至32位字范围内进行配置，并且可在最高达150 MHz CMOS或150 MHz LVDS双倍数据速率(DDR)下运行。
- AD9789采用CMOS工艺制造，并利用专有开关技术来增强动态性能。
应用
- 宽带通信系统
- CMTS/DVB
- 蜂窝基础设施
- 点对点无线通信
参数
类型 | 描述 |
航空航天和防务 | 航空航天和防务雷达系统 |
