说明

特性

MAX19693为12位、4.0Gsps、数/模转换器(DAC)，可以对高频和基带信号进行直接数字合成。该DAC为宽带通信和雷达应用进行了优化。MAX19693具有极佳的杂散和噪声指标，能够在直流至2GHz以上的频率范围内合成宽带信号。高达4.0Gsps的刷新速率能够对超过1.5GHz带宽的信号进行数字合成。

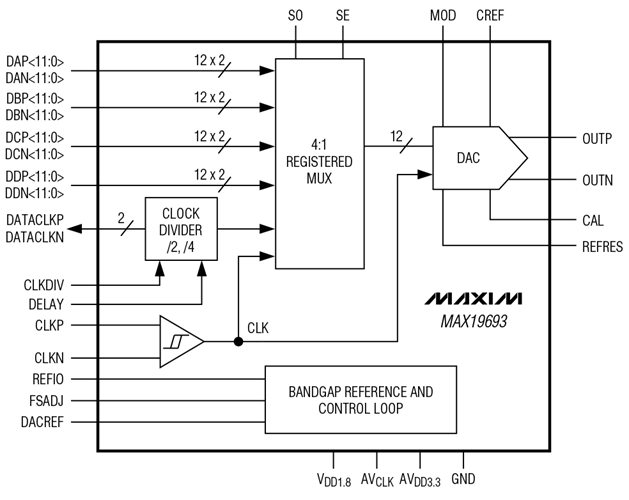

MAX19693包括四路12位低压差分信号(LVDS)复用输入端口，每路可工作在1GHz双倍数据速率(DDR)或四倍数据速率(QDR)模式。DAC接收时钟速率为DAC刷新速率的1/2，转换在时钟的上升、下降两个边沿触发。输入数据速率为DAC刷新速率的1/4 (1/2时钟频率)。MAX19693提供一个LVDS数据时钟输出，简化和FPGA或ASIC接口。

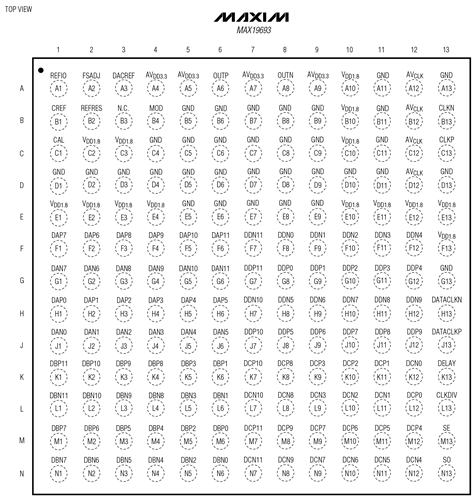

MAX19693为电流型DAC，内置自校准50Ω差分输出端接，保证最佳的动态范围。MAX19693工作于3.3V和1.8V电源下，在4.0Gsps时功耗为1180mW。MAX19693工作于扩展级(-40°C至+85°C)温度范围，提供11mm x 11mm 169 CSBGA封装。

应用

• 数字IF变换器，用于X波段发射器
• 直接数字合成器
• 电子对抗
• 雷达波形和LO信号合成
