TI德州仪器 MAX5898 产品介绍
2026-04-14
0次
说明
- fOUT = 61.44MHz时，具有71dB的ACLR (四载波WCDMA)
- 符合多载波UMTS、cdma2000®、GSM频谱模板(fOUT = 122MHz)
- fOUT = 16MHz时，噪声谱密度 = -160dBFS/Hz
- 低IF频率(10MHz)时，SFDR为90dBc
- 高IF频率(50MHz)时，SFDR为88dBc
- 低功耗：831mW (fCLK = 250MHz)
- 用户可编程
- 可选2倍、4倍、8倍插值滤波
- 通带波纹< 0.01dB
- > 95dB阻带抑制
- 可选2倍、4倍、8倍插值滤波
- 可选的实数或复数调制模式
- 可选的调制器LO频率：OFF、fIM / 2、fIM / 4
- 可选的输出滤波器：低通或高通
- 通道增益和失调调节
特性

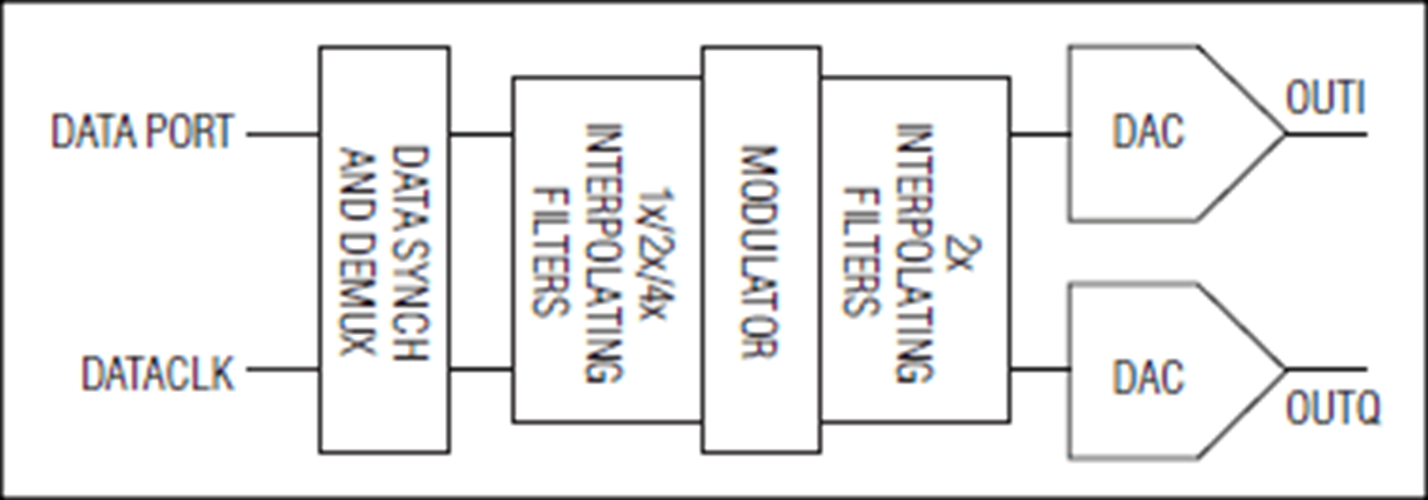

MAX5898可编程内插与调制、500Msps、双路数模转换器(DAC)具有极佳的动态性能，针对高性能宽带、单载波或多载波通信系统进行优化。该器件在单片集成电路中集成了一个2倍/4倍/8倍可选内插滤波器、一个数字正交调制器和双路16位高速DAC。在30MHz输出频率和500Msps刷新速率下，带内SFDR为81dBc，功耗仅1.2W。在61.44MHz输出频率为下，该器件还可为四载波WCDMA提供71dB的ACLR。
可选的内插滤波器允许较低的输入数据速率，同时利用DAC的高刷新率。这些线性相位内插滤波器降低了对重建滤波器的要求，提高了通带动态性能。每路通道失调和增益可调节，使用户能够校准本振(LO)馈通，以及由模拟正交调制器产生的边带抑制误差。
MAX5898带有一个fIM / 4数字镜频抑制调制器。该调制器产生的正交调制IF信号可送至模拟I/Q调制器，以便完成上变频过程。该数字调制器的另一调制模式可将信号变频到fIM / 2或者fIM / 4，但产生一对镜频。
MAX5898具有标准LVDS接口，适合于低电磁干扰(EMI)应用。通过16位总线交叉存取数据。通过3.3V SPI™接口提供模式设置。可编程模式包括：2倍/4倍/8倍插值滤波器，fIM / 2、fIM / 4或非数字正交调制(带镜频抑制)，独立的通道增益和失调调节，以及偏移二进制或者2的补码接口。
同时还提供CMOS接口以及12位、14位和16位分辨率的兼容版本。12位CMOS版本请参考MAX5893数据资料，14位CMOS版本请参考MAX5894，而16位CMOS版本请参考MAX5895。
若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC，请参考参数表。
应用
- 模拟正交调制系统
- 基站：3G多载波UMTS、CDMA和GSM
- 宽带电缆基本结构
- 宽带无线发送器
- 仪表与自动测试设备(ATE)
