TI德州仪器 MAX5889 产品介绍

2026-04-14 0次

说明

600Msps输出刷新速率
低噪声频谱密度：-157dBFS/Hz (f_OUT = 36MHz)
出色的SFDR和IMD性能
- f_OUT = 30MHz时，SFDR = 79dBc (至奈奎斯特频率)
- f_OUT = 130MHz时，SFDR = 67dBc (至奈奎斯特频率)
- f_OUT = 30MHz时，IMD = -95dBc
- f_OUT = 130MHz时，IMD = -70dBc
f_OUT = 122.88MHz时，ACLR = 72dB
2mA至20mA满度输出电流
LVDS兼容的数字输入
片上1.2V带隙基准
600Msps时，具有292mW的低功耗
紧凑的(10mm x 10mm) QFN-EP封装
提供评估板(MAX5891EVKIT)

特性

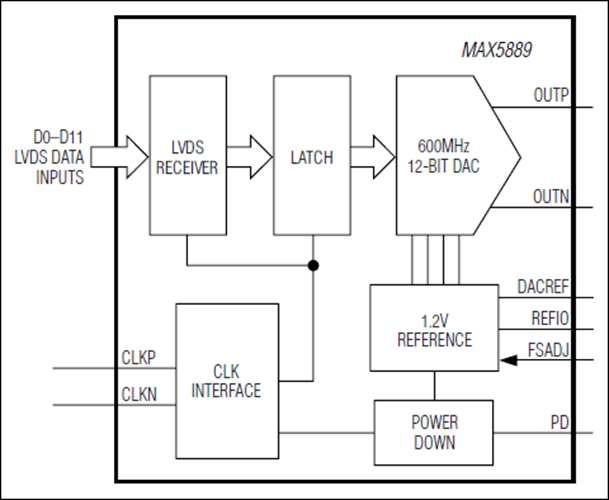

MAX5889是先进的12位、600Msps数模转换器(DAC)，设计用于满足要求性能苛刻的信号合成应用，如无线基站和其他通信应用。MAX5889 DAC采用3.3V和1.8V电源供电，高速LVDS输入支持600Msps的刷新速率，功耗仅为292mW，提供卓越的动态性能，如79dBc的无杂散动态范围(SFDR) (f_OUT = 30MHz时)。

MAX5889采用电流导引结构，可提供2mA至20mA的满度输出电流，采用双50Ω终端负载时，可产生-2dBm至-22dBm的满度输出信号电平。MAX5889内部集成1.2V带隙基准和控制放大器，可确保高精度和低噪声特性。另外还提供单独的基准输入(REFIO)，允许用户外接基准，以获得最佳的灵活性，并提高增益精度。

MAX5889的数字输入可接收LVDS电平的信号，灵活的时钟输入可由差分或单端信号、交流耦合或直流耦合信号驱动。MAX5889采用裸露焊盘(EP)的68引脚QFN封装，工作在(-40°C至+85°C)宽温度范围。

欲查找与MAX5889引脚兼容的16位和14位版本，请分别参考MAX5891和MAX5890的数据资料。
