TI德州仪器 MAX5890 产品介绍

2026-04-14 0次

说明

600Msps输出刷新速率
低噪声频谱密度：在f_OUT = 36MHz时为-162dBFS/Hz
优越的SFDR和IMD性能
- f_OUT = 30MHz时，SFDR = 80dBc (至奈奎斯特频率)
- f_OUT = 130MHz时，SFDR = 68dBc (至奈奎斯特频率)
- f_OUT = 30MHz时，IMD = -95dBc
- f_OUT = 130MHz时，IMD = -70dBc
f_OUT = 122.88MHz时，ACLR = 73dB
2mA至20mA满量程输出电流
LVDS兼容的数字输入
片上1.2V带隙基准
低功耗：600Msps时为297mW
紧凑的(10mm x 10mm) QFN-EP封装
提供评估板(MAX5891EVKIT)

特性

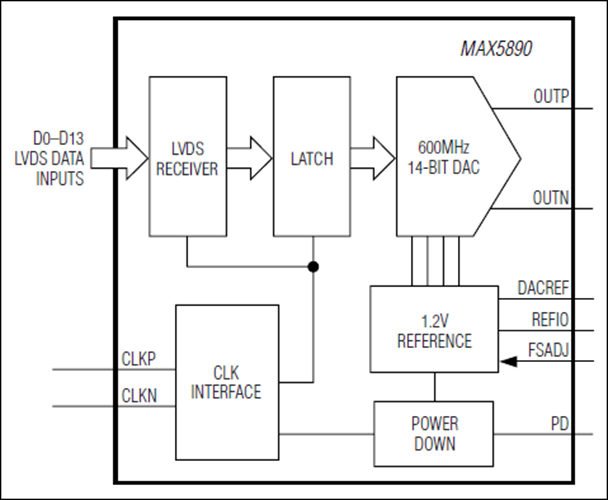

MAX5890是先进的14位、600Msps数模转换器(DAC)，设计用于满足性能要求苛刻的信号合成产品，如无线基站和其它通讯领域。采用3.3V和1.8V电源供电，MAX5890 DAC带有高速的LVDS输入，支持600Msps的刷新速率，功耗仅为297mW，并提供优异的动态性能，如当f_OUT = 30MHz时，无杂散动态范围(SFDR)为80dBc。

MAX5890采用电流控制结构，带双端接50Ω负载时，提供2mA至20mA的满量程输出电流和-2dBm至-22dBm满量程输出信号电平。MAX5890内部集成了1.2V带隙基准和控制放大器，确保高精度和低噪声特性。独立的基准输入(REFIO)允许用户外接基准，以获得最佳的灵活性，提高增益精度。

MAX5890数字输入设计为LVDS电平兼容，灵活的时钟输入可由差分或单端信号、AC耦合或DC耦合信号驱动。MAX5890采用裸露焊盘(EP)的68引脚QFN封装，工作在扩展级温度范围(-40°C至+85°C)。

欲查找与MAX5890引脚兼容的16位和12位版本，请参考MAX5891和MAX5889的数据资料。

若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC，请参考参数表。

应用
