TI德州仪器 MAX5894 产品介绍
2026-04-14
0次
说明
- fOUT = 61.44MHz时，具有74dB的ACLR (单载波WCDMA)
- 满足3G UMTS、cdma2000®、GSM频谱模板(fOUT = 122MHz)
- fOUT = 16MHz时，噪声谱密度 = -154dBFS/Hz
- 在低IF频率(10MHz)时，SFDR为91dBc
- 在高IF频率(50MHz)时，SFDR为88dBc
- 低功率：886mW (fCLK = 250MHz)
- 用户可设置
- 可选择2倍，4倍或8倍插值滤波器
- < 0.01dB的通带纹波
- > 99dB的阻带抑制
- 可选择2倍，4倍或8倍插值滤波器
- 可选择实数或复数调制模式
- 调制器LO频率可选：关断、fIM/2或fIM/4
- 输出滤波器可选：低通或高通
- 通道增益和失调可调
特性

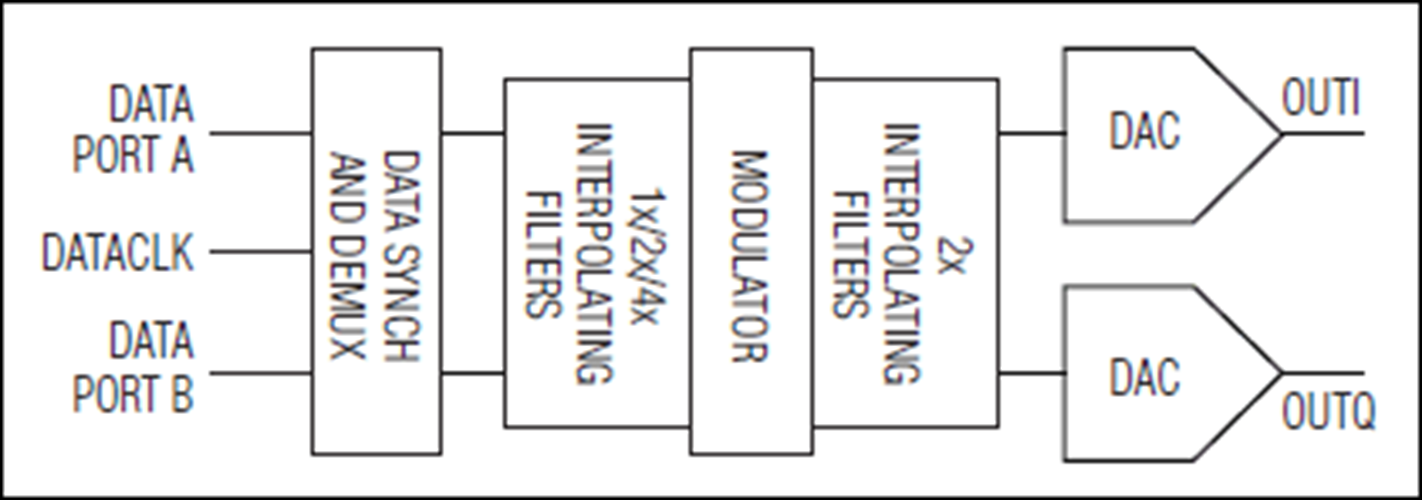

MAX5894可编程内插调制、500Msps、双路数模转换器(DAC)具有极佳的动态性能，优化于高性能、宽带、单载波传输应用。该器件内部集成了2倍/4倍/8倍可选的插值滤波器、数字正交调制器和双路14位高速DAC。在30MHz输出频率和500Msps刷新速率下，频带内SFDR为86dBc，功耗仅为1.1W。在61.44MHz输出频率时，该器件还为双载波WCDMA提供73dB的ACLR。
可选择的插值滤波器允许较低的输入数据率，同时利用DAC的高刷新速率。这些线性相位插值滤波器降低了对重建滤波器的要求，并改善了通带动态性能。独立的失调和增益编程能力使用户能够校准本振(LO)馈通，以及由模拟正交调制器产生的旁瓣抑制误差。
MAX5894具有fIM/4数字镜频抑制调制器，该调制器产生的正交调制IF信号可送至模拟I/Q调制器完成上变频。数字调制器的另一调制模式可将信号变频到fIM/2或fIM/4镜频对儿。
MAX5894具有标准1.8V CMOS、3.3V容限的数据输入总线，易于实现接口连接。通过3.3V SPI™接口实现模式配置。可编程模式包括：2倍/4倍/8倍可选择的插值滤波器，fIM/2、fIM/4或无数字正交调制(具有镜频抑制)，通道增益和失调调节，以及偏移二进制或二进制补码数据接口。
同时还提供引脚兼容的12位和16位器件。关于12位版本的器件请参考MAX5893数据资料，而16位版本的器件请参考MAX5895数据资料。
若需了解所有与该器件引脚兼容的12位/14位/126位高速DAC，请参考参数表。
应用
- 模拟正交调制系统
- 基站：3G UMTS、CDMA和GSM
- 宽带电缆基本结构
- 宽带无线发送器
- 仪表与自动测试设备(ATE)
