TI德州仪器 MAX5875 产品介绍

2026-04-14 0次

说明

200Msps输出刷新速率
f_OUT = 16MHz时，噪声谱密度 = -162dBFS/Hz
极佳的SFDR和IMD性能
- f_OUT = 16MHz时，SFDR = 78dBc (至奈奎斯特频率)
- f_OUT = 80MHz时，SFDR = 75dBc (至奈奎斯特频率)
- f_OUT = 10MHz时，IMD = -86dBc
- f_OUT = 80MHz时，IMD = -76dBc
f_OUT = 61MHz时，ACLR = 75dB
2mA至20mA满量程输出电流
CMOS兼容数字和时钟输入
片上1.2V带隙基准
功耗低至260mW

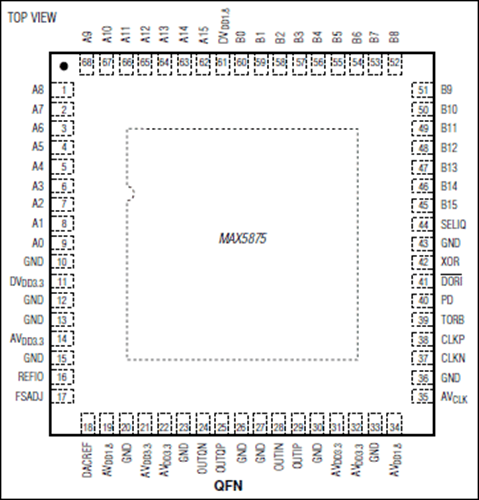

紧凑的68引脚QFN-EP封装(10mm x 10mm)
提供评估板(MAX5875EVKIT)

特性

MAX5875是先进的16位、200Msps、双路数模转换器(DAC)。该DAC能够满足无线基站及其它通信领域信号合成应用的要求。该双路DAC采用3.3V和1.8V电源供电，具有极高的动态性能，如f_OUT = 16MHz时，无杂散动态范围(SFDR)达78dBc，支持200Msps刷新速率，而功耗仅为260mW。

MAX5875的电流控制结构支持2mA至20mA的满幅电流输出，允许0.1V_P-P至1V_P-P差分输出电压摆幅。器件集成的1.2V带隙基准和控制放大器可确保高精度和低噪声。独立基准输入(REFIO)允许使用外部基准以实现最佳灵活性，并提高增益精度。

MAX5875数字和时钟输入可接收3.3V CMOS电平。器件灵活的数据输入总线既支持双端口输入也支持单端口间插输入。MAX5875可提供68引脚带裸焊盘(EP)的QFN封装，适用于扩展温度范围(-40°C至+85°C)。

欲查找与MAX5875引脚兼容的12位和14位版本，请分别参考MAX5873和MAX5874的数据资料。与MAX5875功能兼容的LVDS接口版本，请参考MAX5878的数据资料。

若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC，请参考参数表。
