TI德州仪器 MAX5878 产品介绍

2026-04-14 0次

说明

250Msps输出刷新频率
f_OUT = 16MHz时，噪声谱密度 = -164dBFS/Hz
优异的SFDR和IMD性能
- f_OUT = 16MHz时，SFDR = 76dBc (至奈奎斯特频率)
- f_OUT = 80MHz时，SFDR = 71dBc (至奈奎斯特频率)
- f_OUT = 10MHz时，IMD = -90dBc
- f_OUT = 80MHz时，IMD = -72dBc
f_OUT = 61MHz时，ACLR = 75dB
2mA至20mA满量程输出电流
LVDS兼容数字和时钟输入
片上+1.20V带隙基准
功耗仅296mW
紧凑的68引脚QFN-EP封装(10mm x 10mm)
提供评估板(MAX5878EVKIT)

特性

MAX5878是先进的16位、250Msps、双路数模转换器(DAC)。这款DAC能够满足性能要求苛刻的信号合成应用，如无线基站和其它通信应用。该双路DAC采用+3.3V和+1.8V电源供电，具有无与伦比的动态性能，如f_OUT = 16MHz时无杂散动态范围(SFDR)达76dBc。支持250Msps的刷新速率，功耗仅为296mW。

MAX5878采用电流导引结构，可支持2mA至20mA满量程输出电流范围，允许0.1V_P-P至1V_P-P的差分输出电压摆幅。器件内部集成+1.2V带隙基准和控制放大器，可确保高精度和低噪声特性。单独的基准输入(REFIO)允许使用外部基准源，以获得最佳灵活性，并提高增益精度。

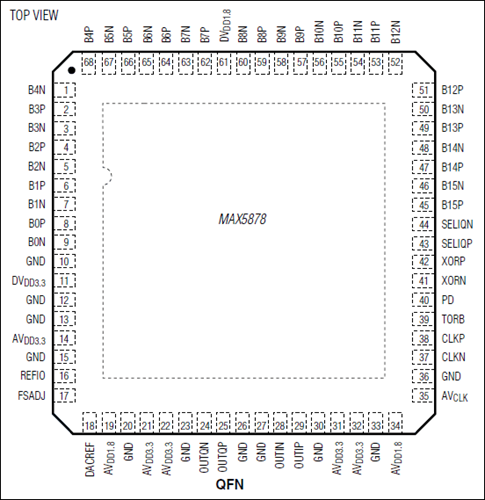

MAX5878的时钟输入可接收LVDS和LVPECL兼容电平。器件具有交错数据输入，允许单路LVDS总线支持双路DAC。MAX5878采用带有裸露焊盘(EP)的68引脚QFN封装，工作在扩展级温度范围(-40°C至+85°C)。

欲查找与MAX5878引脚兼容的12位和14位版本，请分别参考MAX5876和MAX5877的数据资料。与MAX5878功能兼容的CMOS接口版本，请参考MAX5875的数据资料。

若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC，请参考参数表。
