说明

600Msps输出刷新速率
低噪声频谱密度：-163dBFS/Hz (f_OUT = 36MHz)
优异的SFDR和IMD性能
- f_OUT = 30MHz时，SFDR = 80dBc (至奈奎斯特频率)
- f_OUT = 130MHz时，SFDR = 71dBc (至奈奎斯特频率)
- f_OUT = 30MHz时，IMD = -95dBc
- f_OUT = 130MHz时，IMD = -70dBc
f_OUT = 122.88MHz时，ACLR = 73dB
2mA至20mA满偏输出电流
LVDS兼容的数字输入
1.2V片上带隙基准
600Msps时，具有298mW的低功耗
紧凑的(10mm x 10mm) QFN-EP封装
提供评估板(MAX5891EVKIT)

特性

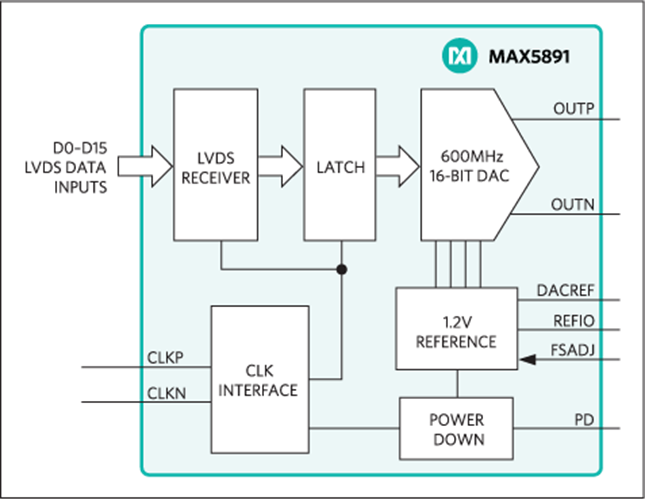

MAX5891是先进的16位、600Msps数模转换器(DAC)，可满足无线基站和其他通信应用中的高性能信号合成要求。MAX5891 DAC采用3.3V和1.8V电源供电，高速LVDS输入支持600Msps的刷新速率，功耗仅为298mW，提供优异的动态性能，在f_OUT = 30MHz时的无杂散动态范围(SFDR)为80dBc。

MAX5891采用电流控制结构，可提供2mA至20mA的满幅输出电流，采用双端接50Ω负载时，可产生-2dBm至-22dBm满幅输出信号电平。MAX5891内部集成1.2V带隙基准和控制放大器，可确保高精度和低噪声特性。独立的基准输入(REFIO)，允许用户外接基准源，以获得最佳的灵活性，并提高增益精度。

MAX5891的数字输入可接收LVDS电平的信号，灵活的时钟输入可采用差分或单端、交流或直流驱动。MAX5891提供带裸焊盘(EP)的68引脚QFN封装，工作在扩展级(-40°C至+85°C)温度范围。

欲查找与MAX5891引脚兼容的14位和12位版本，请参考MAX5890和MAX5889的数据资料。
