说明

特性

MAX5884是先进的14位、200Msps数模转换器(DAC)，设计用于满足要求性能苛刻的信号合成应用，如无线基站和其它通讯应用。该DAC工作于3.3V单电源，提供无以伦比的动态性能，如77dBc的无杂散动态范围(SFDR) (f_OUT = 10MHz时)。该DAC支持200Msps的更新速率，且功耗小于200mW。

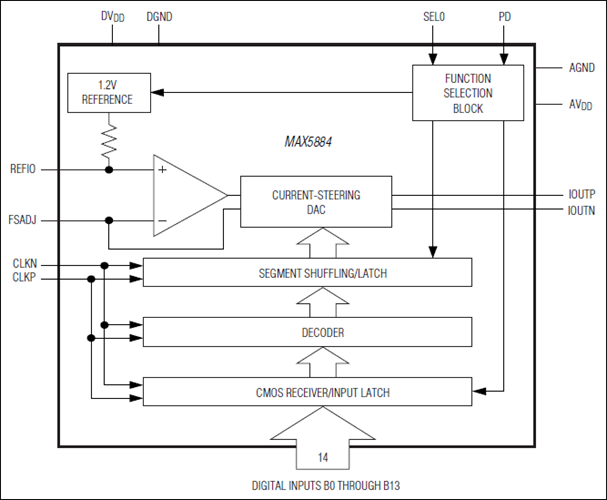

MAX5884采用电流导引结构，该结构支持满量程输出电流范围2mA至20mA，允许差分电压输出摆幅在0.1V_P-P至1V_P-P之间。

MAX5884具有集成的1.2V带隙基准和控制放大器，以保证高精度和低噪声特性。此外，单独的基准输入允许用户外接基准，以获得最大的灵活性和提高增益精度。

MAX5884的数字和时钟输入设计为CMOS兼容电平。MAX5884提供焊盘裸露(EP)的48引脚QFN封装，满足扩展级工业温度范围(-40°C至+85°C)。

若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC，请参考参数表。

应用

• 自动测试设备(ATE)
• 基站：单载波/多载波UMTS、CDMA, GSM
• 通信：LMDS、MMDS、点到点通信
• 数字信号合成器
• 仪表
• 微波
