TI德州仪器 ADV7125 产品介绍
2026-04-14
0次
说明
- 吞吐量：330 MSPS
- 三个8位DAC
- RS-343A/RS-170兼容输出
- 互补输出
- DAC输出电流范围：2.0 mA至26.5 mA
- TTL兼容输入
- 内部基准电压源(1.235 V)
- 采用+5 V/+3.3 V单电源供电
- 48引脚LQFP和LFCSP封装
- 低功耗：30 mW（最小值，3 V）
- 低功耗（待机模式）：6 mW（典型值，3 V）
- 工业温度范围：−40°C至+85°C
- 符合RoHS标准的封装
- 通过汽车应用认证
特性

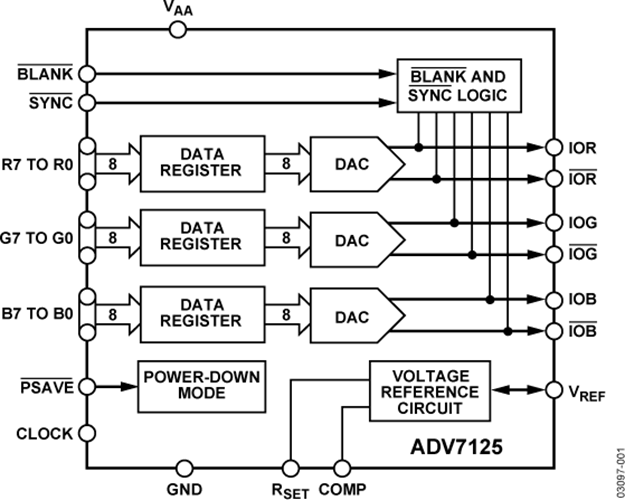

ADV7125 (ADV®)是一款单芯片三路高速数模转换器(DAC)。它内置三个高速、8位、带互补输出的视频DAC、一个标准TTL输入接口和高阻抗、模拟输出电流源。
它具有三个独立的8位宽输入端口。只需一个+5 V/+3.3 V单电源和时钟便能工作。ADV7125还具有其他视频控制信号：复合SYNC和BLANK以及省电模式。
ADV7125采用5 V CMOS工艺制造。单芯片CMOS架构可确保以较低功耗提供更多功能。ADV7125提供48引脚LQFP和48引脚LFCSP两种封装。
产品特色
- 呑吐量：330 MSPS（仅需3.3 V电源）。
- 保证8位单调性。
- 与各种高分辨率彩色图形系统兼容，包括RS-343A和RS-170。
应用
- 数字视频系统
- 高分辨率彩色图形
- 数字无线电调制
- 图像处理
- 仪器仪表
- 视频信号重构
- 车载信息娱乐系统
参数
类型 | 描述 |
医疗健康 | 生命科学和医疗仪器 |
