TI德州仪器 AD9777 产品介绍

2026-04-14 0次

说明

16位分辨率，160 MSPS/400 MSPS输入/输出数据速率
可选2×/4×/8×插值滤波器
可编程通道增益与失调电压调整
fS/4、fS/8数字正交调制功能
直接中频传输模式(70 MHz + IF)
支持镜像抑制架构

兼容的SPI®端口
出色的交流性能
SFDR：-73 dBc（2 MHz至35 MHz）
WCDMA ACPR：71 dB (IF = 19.2 MHz)
内部锁相环(PLL)时钟乘法器
可选内部时钟除法器
多功能时钟输入
差分/单端正弦波或TTL/CMOS/LVPECL兼容
欲了解更多特性，请参考数据手册

特性

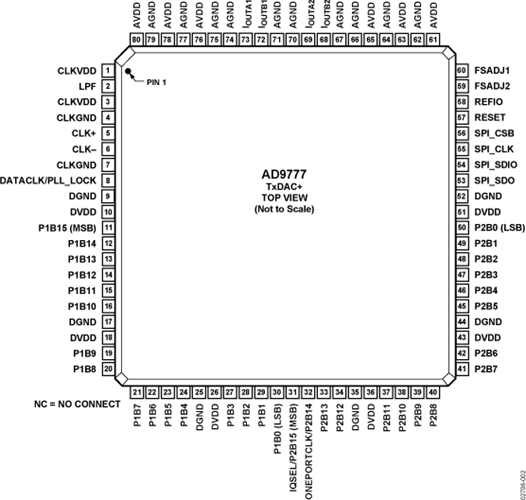

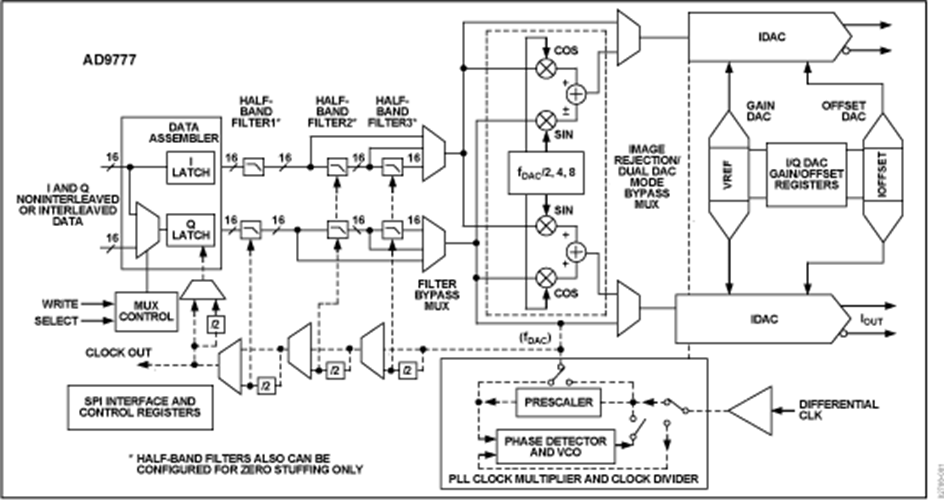

AD9777属于全新的引脚兼容、高速、双通道插值TxDAC+®转换器系列，提供16位分辨率，最大输入数据速率为160 MSPS（无插值），最大DAC更新速率为400 MSPS（8x插值）。该系列器件具有可选插值率(2x/4x/8x)以及能够以Fs/2、Fs/4或Fs/8混频的复合调制器。配置均通过一个易于使用的三线式或四线式SPI接口完成。

与外部正交调制器（例如AD8345/AD8346/AD8349）配合使用时，AD977X利用其内部复合(I&Q)混频器，就可以实现更传统的基带I/Q架构或镜像抑制上变频架构。后一架构可能非常适合那些要求高调制精度（即64 QAM）的应用，数字调制本身就能提供这种高精度。这种架构还有一个额外的优势，即可以抑制模拟混频操作固有的镜像，从而可以减少滤波级的数量，降低实现3G和宽带频谱发射所需硬件的成本。用户可通过SPI端口进行增益与失调校正，相应地改善边带抑制与LO馈通。在直接中频模式下，可以对高于70 MHz的中频(IF)进行合成。

TxDAC+是ADI公司的注册商标。

应用
